Beskrivning

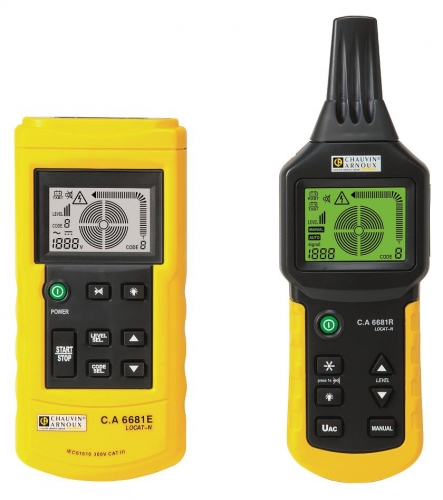

CA6681 LOCAT-N är en kabelökare, säkringssökare och installationssökare för enkel och noggrann lokalisering och felsökning av kablar och andra ledande installationer som t.ex. järnrör. Kan användas både på spänningslösa installationer på spänning upp till 300V.

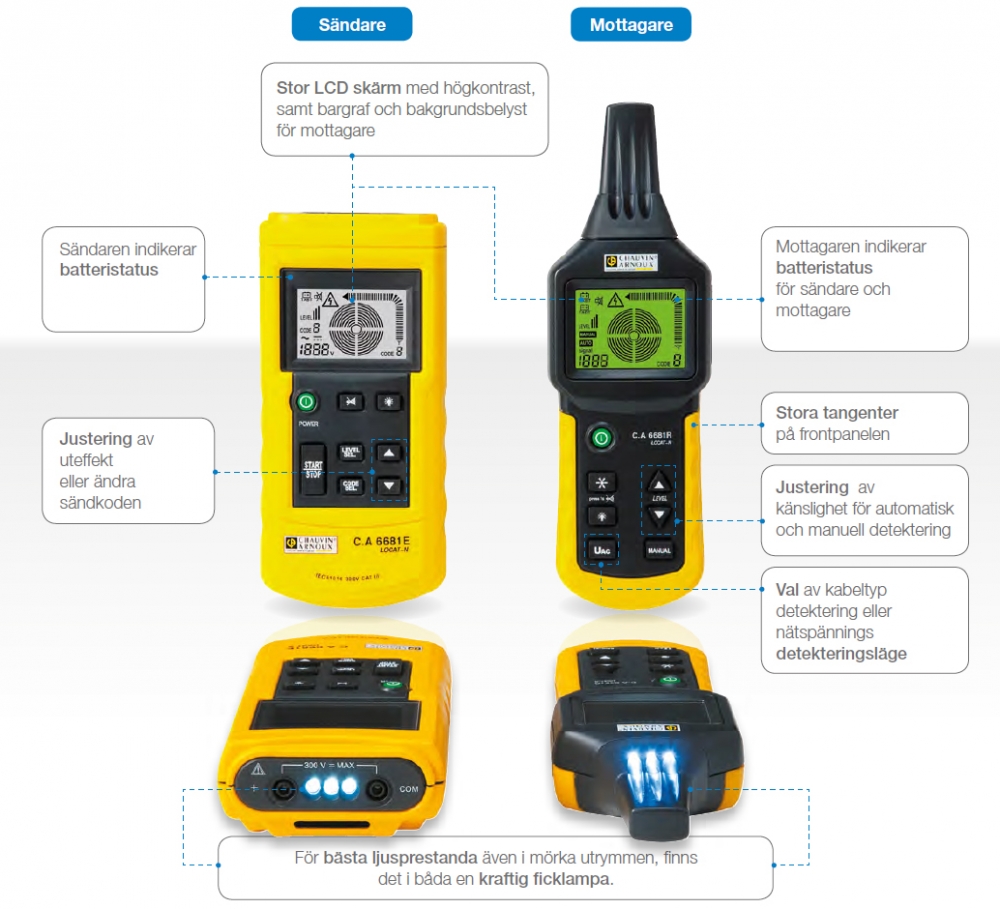

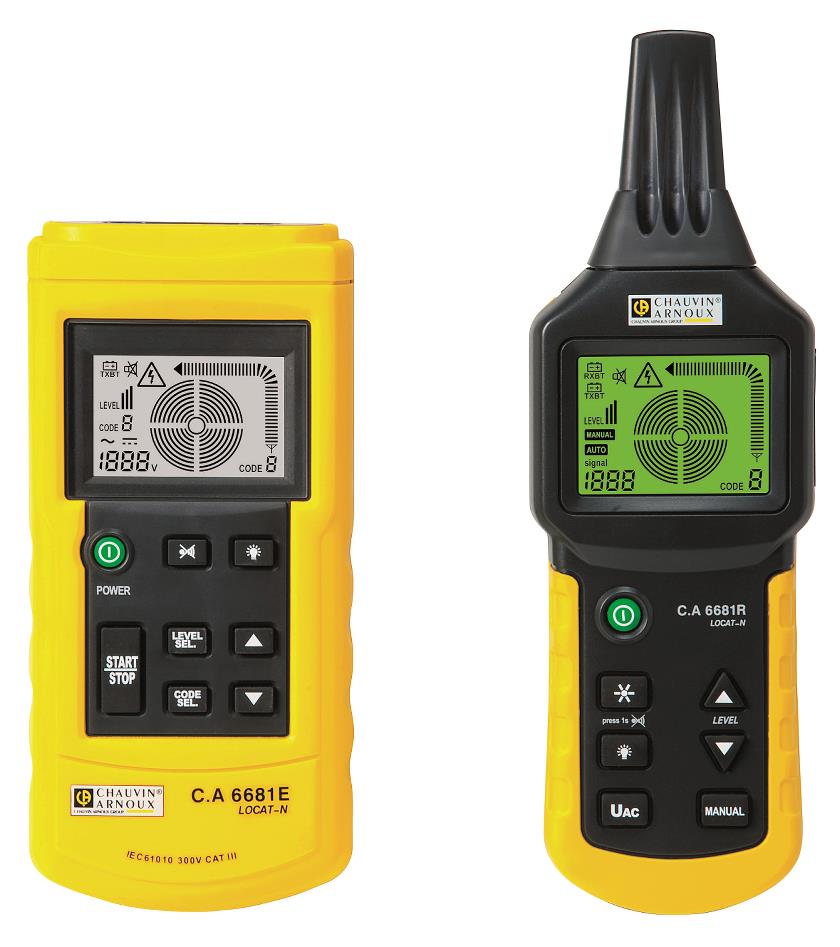

Instrumentet består av en sändar- samt en mottagarenhet, båda med en stor LCD-display och digital visning, bargraf, akustisk signal samt kraftig ficklampa. Mottagaren har dessutom bakgrundsbelyst display och söker också passivt spänningsförande kablar. Känsligheten kan justeras manuellt eller automatiskt och man använder en digitalt kodad signal, för säker identifikation. Allt för att göra installationssökning till en lek.
Exempel på användningsområden:

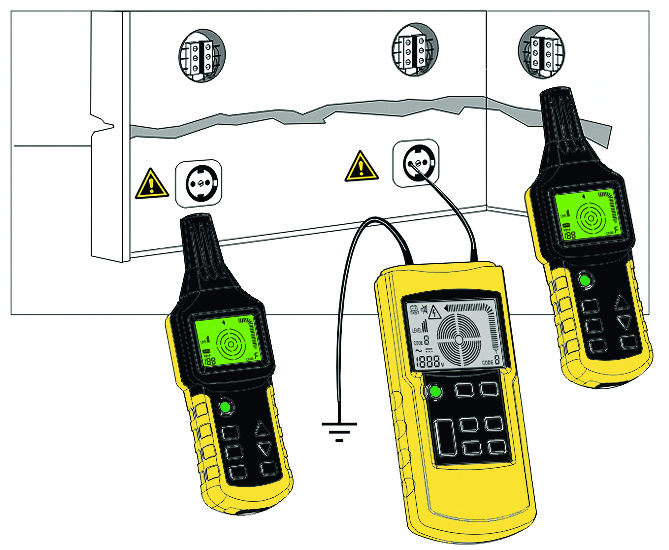

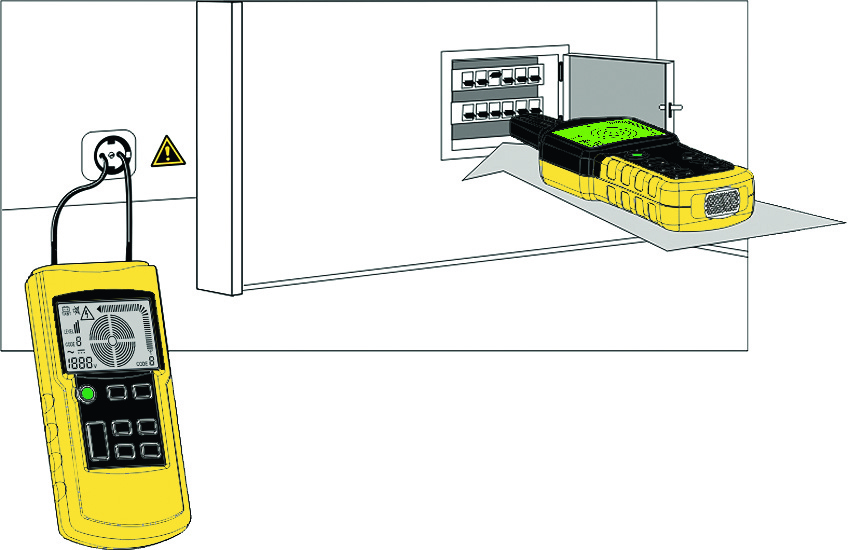

- Identifikation av säkringar och grupper
- Identifikation av spänningsförande installationer

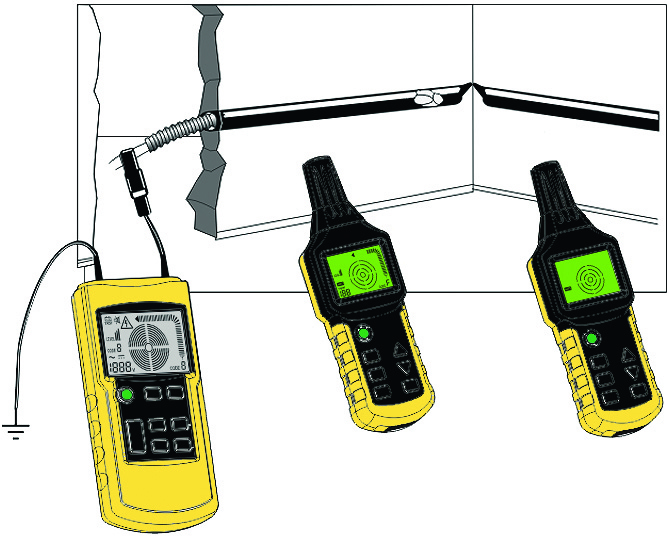

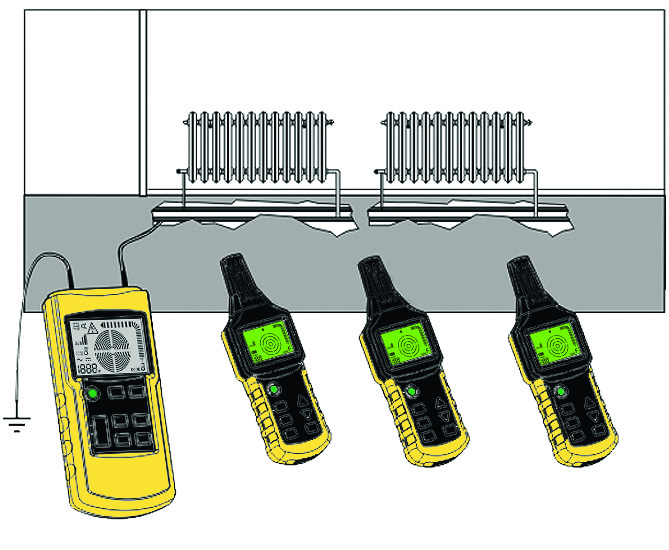

- Lokalisering av kablar och rör i byggnadsdelar eller ute i terrängen

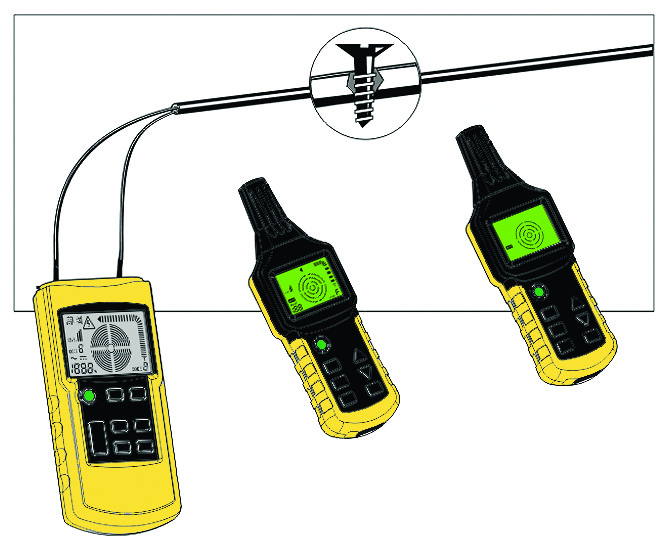

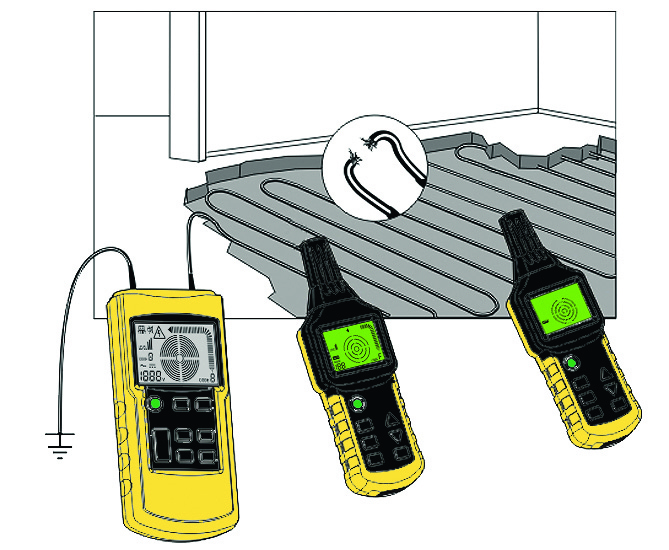

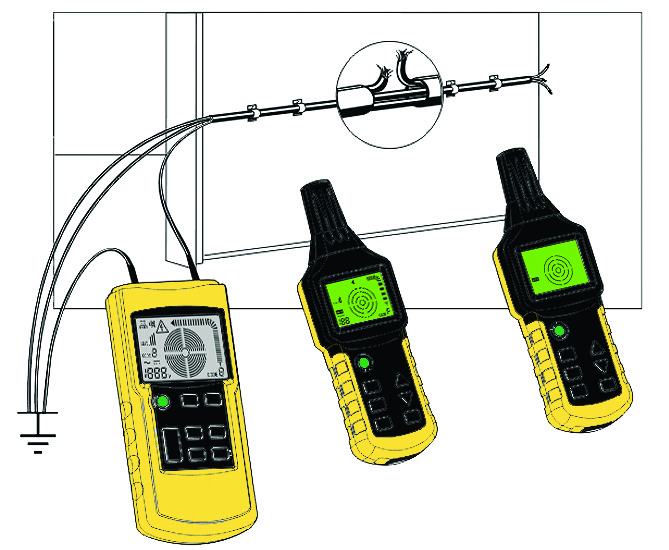

- Lokalisering av kortslutningar och avbrott

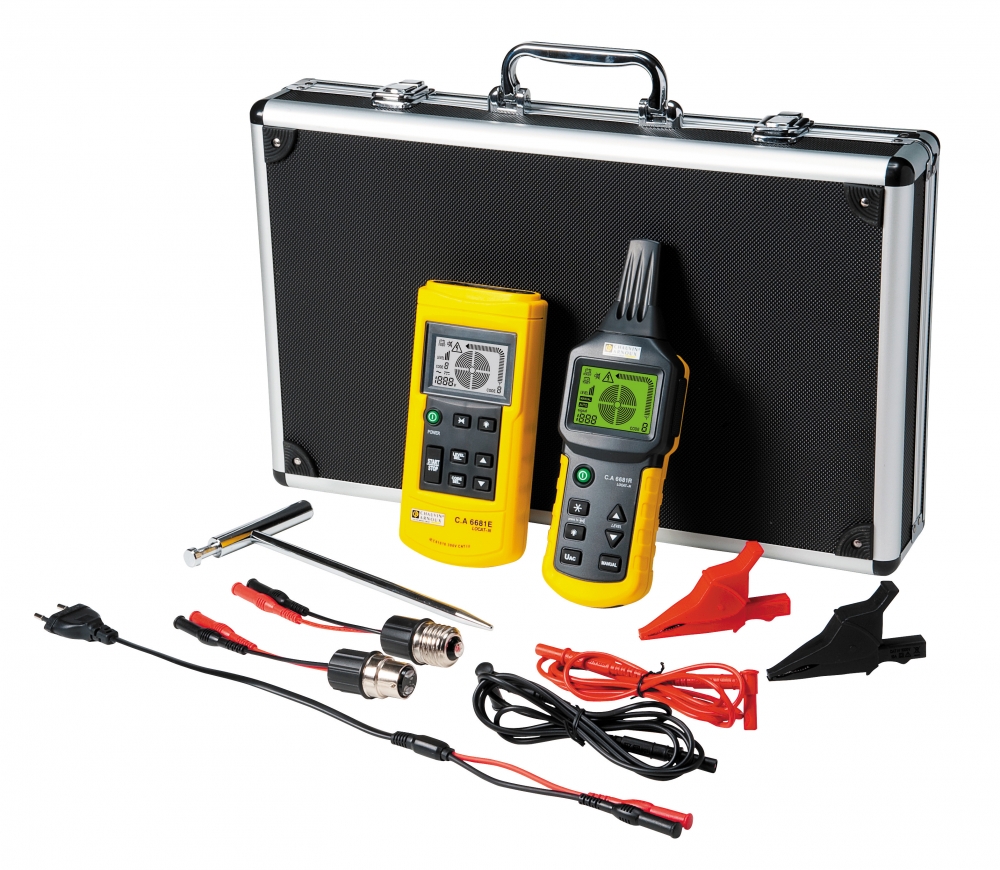

CA6681 LOCAT-N håller KAT III 300V och levereras klar för användning i en robust väska inkl. testledningar, 2 st. krokodilklämmor, jordspett, batterier, adapter för B22-fattning (bajonett), adapter för E27-fattning, adapter för vägguttag samt manual.
Tekniska specifikationer:
Sändare (6681E):
Signalfrekvens: 125 kHz
Identifieringsområde för extern spänning: 12~300 V DC ± 2,5; 12~300 V AC (50~60Hz) ± 2,5 %
Skärm: LCD med visning av funktioner och bargraf
Typ av överspänning: CAT III – 300 V
Strömförsörjning: 1st 9 V batteri, IEC 6LR61
Förbrukning: Mellan ca 31 mA och 115 mA beroende på användning;
Säkring: F 0,5 A 500 V, 6,3 ×32 mm
Arbetstemperatur: 0 °C till 40 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering).
Lagringstemperatur: – 20 °C till +60 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering).
Höjd: 2 000 m max.
Dimensioner (H×B×D): 190×89×42,5 mm
Vikt: Cirka 360 g utan batteri/420g med batteri
Mottagare (6681R):
Lokaliseringsdjup:
1-polig applikation: 0 till 2 m *
2-polig applikation: 0-0,5 m *
1-polig slinganslutning: upp till 2,5 m *
* Lokaliseringsdjupet beror också på det aktuella materialet för mätningen och den specifika applikationen.
Identifiering av nätspänning: Ca 0 ~ 0,4 m
Skärm: LCD, med visning av funktioner och bargraf
Strömförsörjning: 6 st 1,5 V batteri, IEC LR03
Förbrukning: Mellan ca 32 mA och 89 mA beroende på användning;
Arbetstemperatur: 0 °C till 40 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering)
Lagringstemperatur: – 20 °C till +60 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering)
Höjd: 2 000 m max.
Dimensions (H×B×D): 241,5×78×38,5 mm
Vikt: Cirka 280 g utan batteri/360 g med batteri
Överensstämmelse med internationella normer:
Elektrisk säkerhet: Uppfyller normen EN 61010-1
Elektromagnetisk kompatibilitet: Uppfyller normen EN 61326-1
Instrumentet består av en sändar- samt en mottagarenhet, båda med en stor LCD-display och digital visning, bargraf, akustisk signal samt kraftig ficklampa. Mottagaren har dessutom bakgrundsbelyst display och söker också passivt spänningsförande kablar. Känsligheten kan justeras manuellt eller automatiskt och man använder en digitalt kodad signal, för säker identifikation. Allt för att göra installationssökning till en lek.
Exempel på användningsområden:
- Identifikation av säkringar och grupper
- Identifikation av spänningsförande installationer
- Lokalisering av kablar och rör i byggnadsdelar eller ute i terrängen
- Lokalisering av kortslutningar och avbrott
CA6681 LOCAT-N håller KAT III 300V och levereras klar för användning i en robust väska inkl. testledningar, 2 st. krokodilklämmor, jordspett, batterier, adapter för B22-fattning (bajonett), adapter för E27-fattning, adapter för vägguttag samt manual.
Tekniska specifikationer:
Sändare (6681E):
Signalfrekvens: 125 kHz
Identifieringsområde för extern spänning: 12~300 V DC ± 2,5; 12~300 V AC (50~60Hz) ± 2,5 %
Skärm: LCD med visning av funktioner och bargraf
Typ av överspänning: CAT III – 300 V
Strömförsörjning: 1st 9 V batteri, IEC 6LR61
Förbrukning: Mellan ca 31 mA och 115 mA beroende på användning;
Säkring: F 0,5 A 500 V, 6,3 ×32 mm
Arbetstemperatur: 0 °C till 40 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering).
Lagringstemperatur: – 20 °C till +60 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering).
Höjd: 2 000 m max.
Dimensioner (H×B×D): 190×89×42,5 mm
Vikt: Cirka 360 g utan batteri/420g med batteri
Mottagare (6681R):
Lokaliseringsdjup:
1-polig applikation: 0 till 2 m *
2-polig applikation: 0-0,5 m *
1-polig slinganslutning: upp till 2,5 m *
* Lokaliseringsdjupet beror också på det aktuella materialet för mätningen och den specifika applikationen.
Identifiering av nätspänning: Ca 0 ~ 0,4 m
Skärm: LCD, med visning av funktioner och bargraf
Strömförsörjning: 6 st 1,5 V batteri, IEC LR03
Förbrukning: Mellan ca 32 mA och 89 mA beroende på användning;
Arbetstemperatur: 0 °C till 40 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering)
Lagringstemperatur: – 20 °C till +60 °C, med en maximal relativ luftfuktighet på 80 % (utan kondensering)
Höjd: 2 000 m max.
Dimensions (H×B×D): 241,5×78×38,5 mm
Vikt: Cirka 280 g utan batteri/360 g med batteri
Överensstämmelse med internationella normer:
Elektrisk säkerhet: Uppfyller normen EN 61010-1
Elektromagnetisk kompatibilitet: Uppfyller normen EN 61326-1
| Varumärke: | Chauvin Arnoux |
