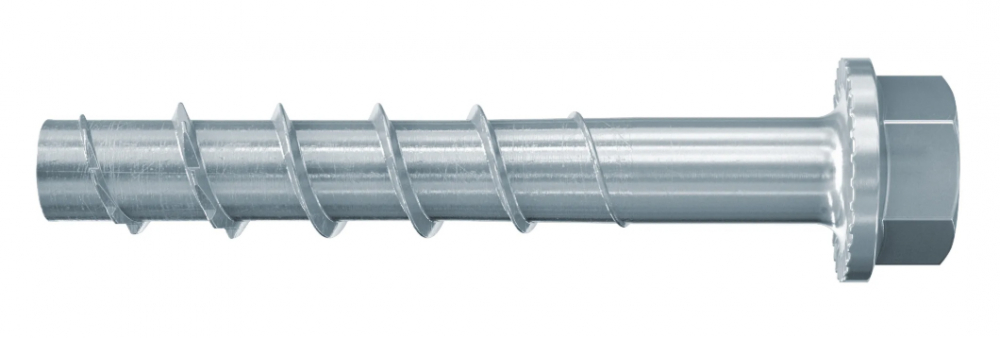

BETONGSKRUV FISCHER ULTRACUT US TX FBS II

Betongskruv Fischer UltraCut FBS II US TX - 8x55, 8x70, 8x80, 8x90. Infästning: Torx 40/Sexkant SW13. Borrdiameter: 8mm.
Skruvankare av elförzinkat stål för inomhusbruk.
Med upp till tre förankringsdjup, möjliggör den att samma skruv kan användas vid olika fixturtjocklekar.
Sågtändernas speciella geometri ger snabbt grepp i betongen.
Den godkända justeringen för betongskruvaar möjliggör att skruven kan skruvas loss två gånger för att anpassa fixturen, och sen spänna skruven igen.

Fördelar
Högsta flexibilitet med hänsyn till last och fixturens tjocklek tack vare de tre godkända sättdjupen.
Ingen borrhålsrengöring krävs för installation i tak och golv, eller om du använder en sugborr.
ETA-godkännandet Option 1 täcker montage i sprucken betong och seismiska belastningar i kategorierna C1 och C2.
Det nationella godkännandet gör det möjligt att återanvända skruven vid tillfälliga förankringar (till exempel formarbeten).
Sågtänderna är utformade för att betongskruven ska ta ett snabbt grepp i betongen.
Skruven är expansionsfri, vilket betyder att skruven kan monteras med korta kant- och axelavstånd.
Betongskruven kan lossas två gånger upp till 20 MM för att stötta eller justera fixturen och fortfarande vara kompatibel med ETA-godkännandet.

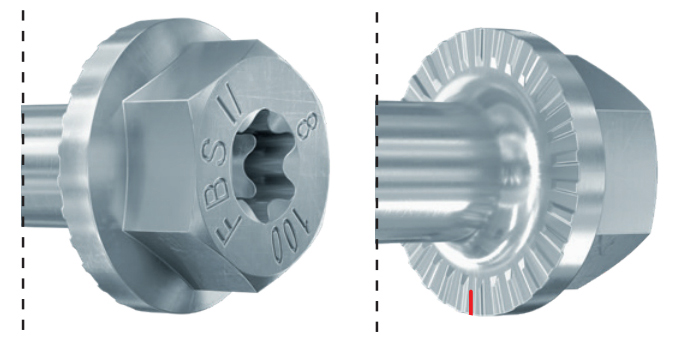

Betongskruv för montage inomhus. FBS är en kraftfull förankringslösning och den här varianten har ett sexkantshuvud och fläns som säkrar en effektiv infästning i alla material. Sågtänderna gör installationen snabb och enkel. UltraCut FBS II US är ETA-godkänd för sprucken och osprucken betong, samt seismisk infästning kategori C1 och C2. Den har en klassifikation för brandbeständighet klass R120 som garanterar och ökar säkerheten vid användning. Du behöver ingen borrhålsrengöring om du ska göra installationer i tak eller golv. Eftersom det här förankringssystemet inte expanderar kan du göra montage med korta kant- och axelavstånd. Den är även godkänd för tillfällig infästning när du använder testhylsa.

Användningsområden exempel:
Räcken
Konsoler/Bottenplattor
Metallprofiler
Hyllsystem
Skyddsbarriärer
Tröskel-/bjälklagsförankringar
Tillfällig förankring till exempel av utrustning på byggarbetsplatser och stämp
Skalväggar

Byggmaterial:
Godkänd för: Betong C20/25 till C50/60, sprucken och osprucken betong.
Även lämplig för: Betong C12/15.
Fasta byggmaterial.
Murverk med tät struktur.
Detaljerad information om byggmaterial finns i dokument som medföljer obruten förpackningen.

Godkännanden
ETA-15/0352
ETA-20/0321
ETA-20/0134
DoP No. 0185
DoP No. 0227
DoP No. 0311
Z-21.8-2049

Monteringsinstruktion
Funktion
UltraCut FBS II är lämplig för genomsticksmontage.
Borrhålsrengöring krävs inte för installation i tak och golv.
För montage i golv måste du borra tre gånger djupare än borrdiametern.
För installationen rekommenderar vi mutterdragare med en kompatibel krafthylsa eller TORX-bits.
När skruvens huvud har kontakt med fixturen är installationen korrekt utförd (du gör en visuell sättkontroll).

Tekniska data:
ETA-certifikat: Ja
DIBt-certifikat: Ja
Nominell borrdiameter(d0): 8 mm
min. borrhålsdjup vid genomsticks-montage(h2): 65 mm
Nominellt förankringsdjup / fixturtjocklek(hnom1 / tfix): 50 / 5 mm
Drivning: Torx TX40 / Sexkant SW 13

Max installationsmoment, exempel:
I normalbetong med hållfasthetsklass C20/25): 600Nm

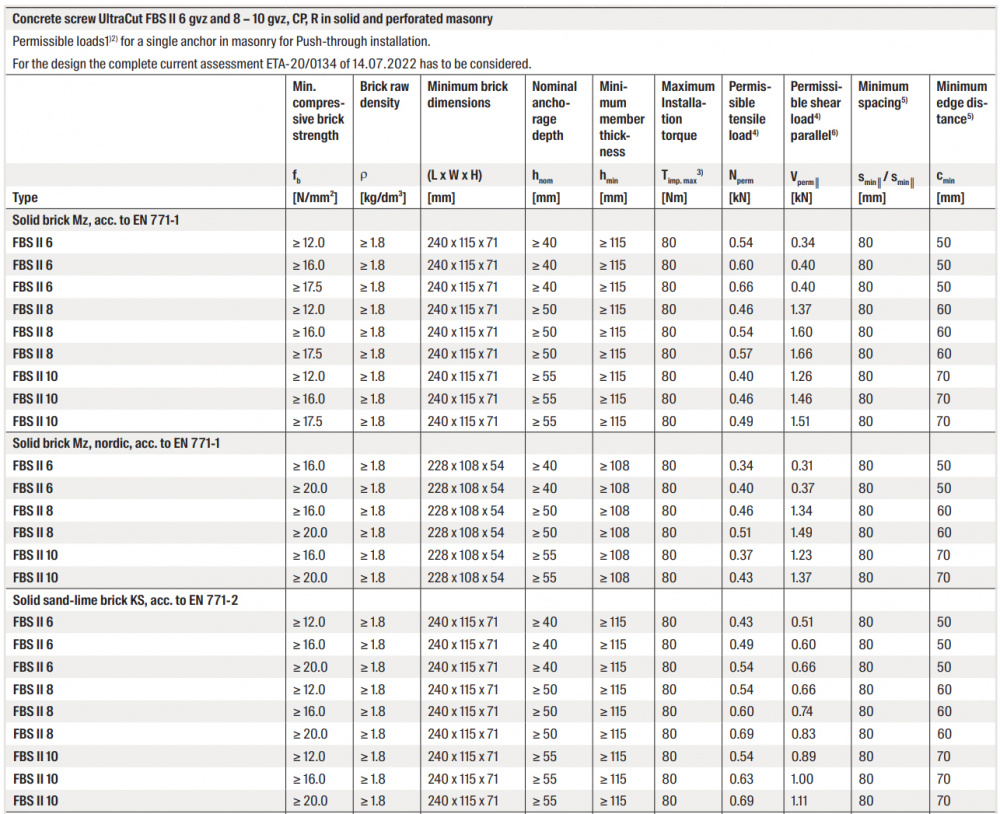

I massivt och perforerat murverk för genomsticksinstallation: 80Nm

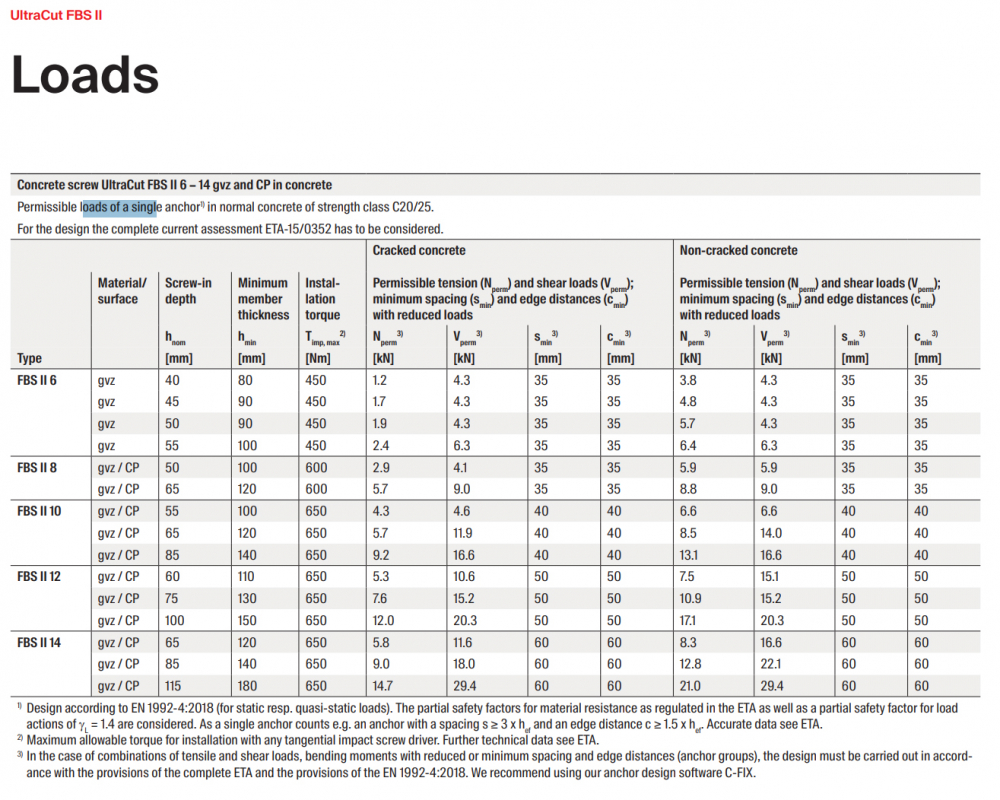

Skjuvlast/tvärlast, exempel:
I sprucken betong: 4,1kN - 9,0kN (beroende på bl.a. inskruvningsdjup).
I icke sprucken betong: 5,9kN - 9,0kN (beroende på bl.a. inskruvningsdjup).

Detaljerad information om värden för installationsmoment, skjuvlaster/tvärlast osv. för repspektive storlek/variant/material bör alltid kontrolleras och säkerställas i produktens dokumentation innan installation.

Förpackning: Kartong
Antal i förp: 50 st

Säljes per styck. (Hel obruten förp. = 50st)

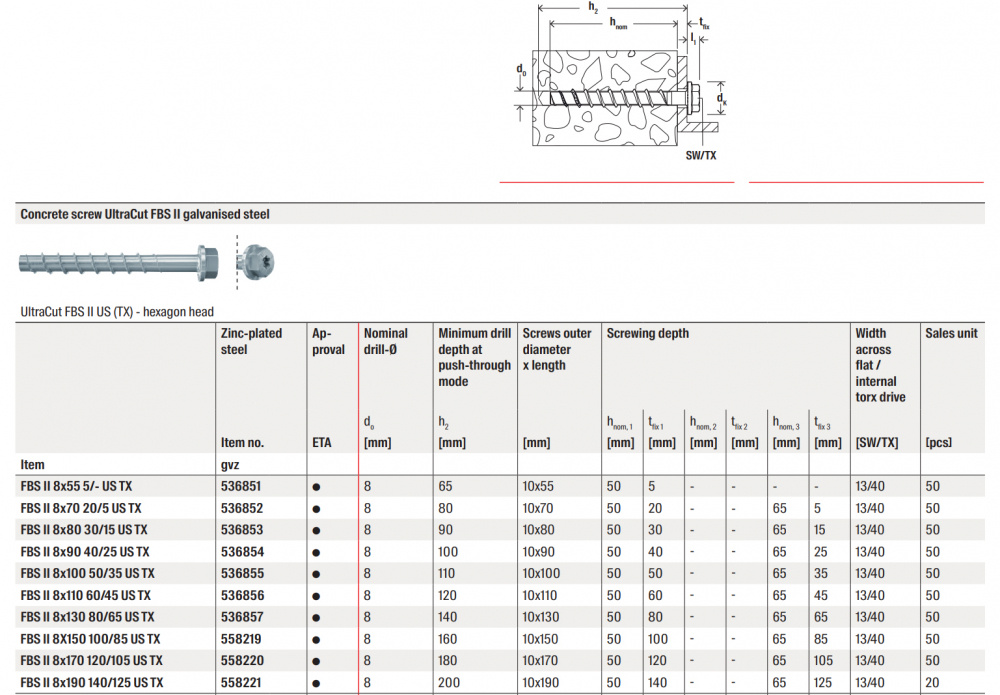

61429 Betongskruv Fischer UltraCut US TX FBS II 8X55 5/- (536851)
61430 Betongskruv Fischer UltraCut US TX FBS II 8X70 20/5 (536852)
61431 Betongskruv Fischer UltraCut US TX FBS II 8X80 30/15 (536853)
61432 Betongskruv Fischer UltraCut US TX FBS II 8X90 40/25 (536854)


Tillverkas även i följande storlekar (beställs separat):
99000 Betongskruv Fischer UltraCut US TX FBS II 8x100 50/35 (536855)
99000 Betongskruv Fischer UltraCut US TX FBS II 8x110 60/45 (536856)
99000 Betongskruv Fischer UltraCut US TX FBS II 8x130 80/65 (536857)
99000 Betongskruv Fischer UltraCut US TX FBS II 8x150 100/85 (558219)
99000 Betongskruv Fischer UltraCut US TX FBS II 8x170 120/105 (558220)
99000 Betongskruv Fischer UltraCut US TX FBS II 8x190 140/125 (558221)

Varumärke:

Fischer
