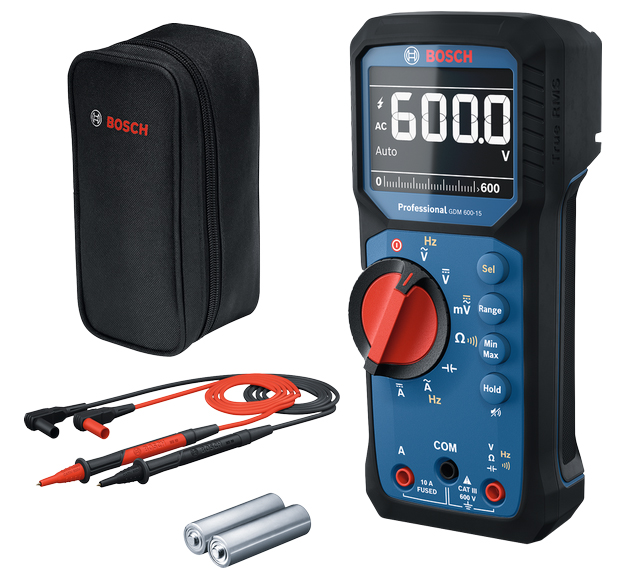

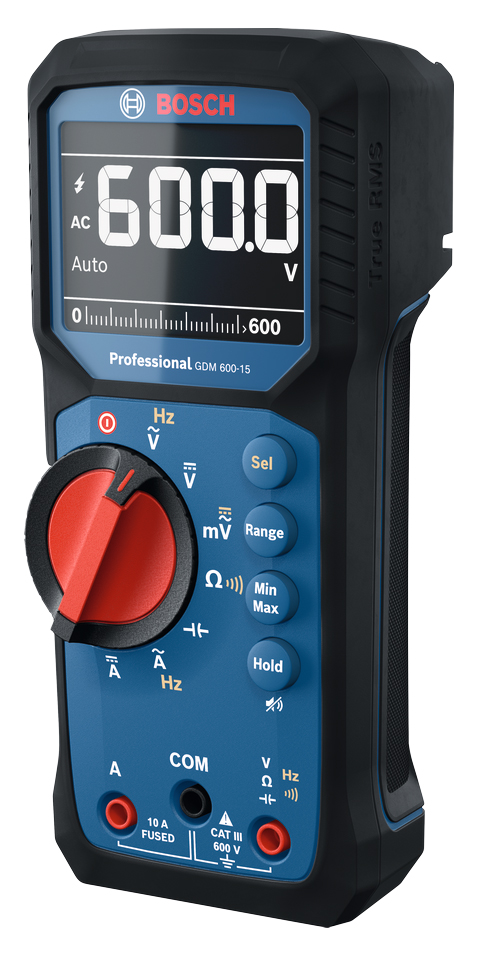

DIGITAL MULTIMETER GDM 600-15
Multimeter Digital Bosch GDM 600-15 - Mäter växelspänning, Frekvensen hos växelspänning, Likspänning, Växel- eller likspänning inom millivoltområdet, Resistans, Kontinuitetstest, Kapacitans, Växelström, Frekvensen hos växelström, Likström.
Artnr: 194700
Beskrivning
Multimeter Digital Bosch GDM 600-15
Mångsidig mäter bl.a. frekvens, kontinuitet, resistans och kapacitans med Min/Max/Medel-registrering.
Kompakt design för enhandsanvändning, ett inbyggt utfällbart stativ samt magnetisk upphängning för handsfree-användning.
Klarar tuffa arbetsplatser med IP65-klassning för hållbarhet och slagtålighet.
Mätfunktioner:
Växelspänning
Frekvensen hos växelspänning
Likspänning
Växel- eller likspänning inom millivoltområdet
Resistans
Kontinuitetstest
Kapacitans
Växelström
Frekvensen hos växelström
Likström
Tekniska data:
AC-spänning: 600 V
AC spänningsupplösning: 0,1 mV
AC noggrannhet: ± 1,0 % + 3
AC noggrannhet: ± 1.5% + 3
AC upplösning: 0.001 A
AC ström: 10 A
Likspänning DC: 600 V
DC upplösning: 0,1 mV
DC noggrannhet: ± 0,5 % + 2
DC: 10 A
DC upplösning: 0,001 A
DC noggrannhet: ± 1,0 % + 3
Slitstyrka: 40 MΩ
Motstånd upplösning: 0,01 MOhm
Motstånd, noggrannhet: ± 2,0 % + 5
Kapacitans: 1000 µF
Kapacitansnoggrannhet: ± 1,9 % + 2
Kontinuitet: Ja
Kontinuitetsupplösning: 0.1 Ohm
Kontinuitetsnoggrannhet: ± 1.0 % + 5
Frekvens AC: A min. 600,0
Frekvens AC: A max. 10,0
Frekvens upplösning: 0,01 Hz
Frekvensnoggrannhet: ± 0,1 % + 2
IP-skydd: IP65
True RMS: Ja
Säkerhetsklass: CAT III 600 V
Displaytyp: LCD inbyggd
Ljudsignal: Ja
Mätområde för frekvens: 50 kHz ACV / 2 kHz ACA
Tekniska specifikationer:
Mätområde spänning 600 V AC/DC
Mätområde strömstyrka 10 A AC/DC
Mätområde frekvens 50 kHz ACV 2 kHz ACA
Mätområde resistans 40 MΩ
Mätområde kapacitans 1000 µF
Kontinuitetstest Ja
Sann RMS (effektivvärdesmätning) Ja
Allmänt:
Drifttemperatur −10 °C … +50 °C
Lagringstemperatur (utan batteri): −40 °C … +70 °C
Relativ luftfuktighet max. 90 %
Max. användningshöjd över
referenshöjd
2000 m
Nersmutsningsgrad enligt IEC 61010-1 (Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande): 2
Avstängningsautomatik efter ca. 20 min
Vikt (utan batterier): 0,37 kg
Skyddsklass IP 65
Säkerhetsklass: CAT III 600 V (Mätkategori III gäller för test- och mätkretsar som är kopplade till strömförsörjningen i byggnadens lågspänningsnät.)
Mått 78,3 × 59,3 × 177,3 mm

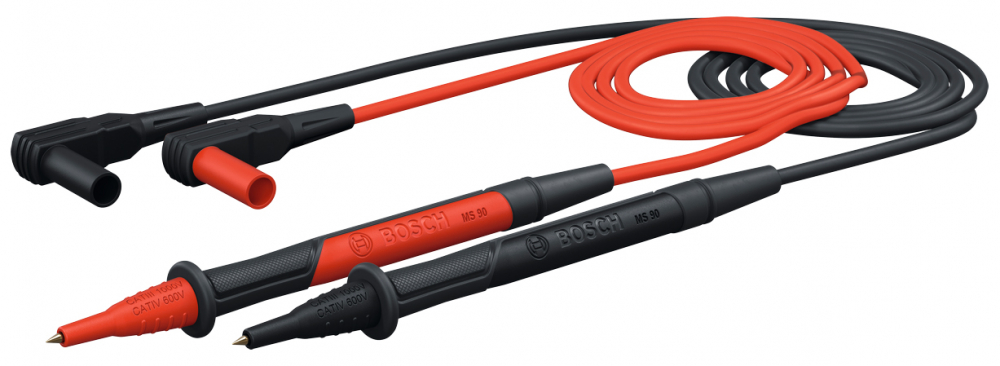

Mätkablar MS 90:
Säkerhetsklass med skydd CAT III 1000 V
(Mätkategori III gäller för test- och mätkretsar som är kopplade till strömförsörjningen i byggnadens lågspänningsnät).
CAT IV 600 V
(Mätkategori IV gäller för test- och mätkretsar som är kopplade till inmatningspunkten i byggnadens lågspänningsnät).
Säkerhetsklass utan skydd CAT II 1000 V
(Mätkategori II gäller för test- och mätkretsar som är direkt förbundna med användaranslutningar som t.ex. eluttag och liknande anslutningar i elnätsinstallationer med lågspänning).
Säkring
Typ F
Märkspänning 600 V
Märkström 10 A
Brytförmåga 10 kA
Mått 6,3 × 32 mm
Batterier: 2 × 1,5 V LR06 (AA)
Batteri (tillbehör) Litiumjon
Rekommenderad omgivningstemperatur vid laddning: +10 °C … +35 °C
Rekommenderad omgivningstemperatur vid drift och vid lagring: −10 °C … +45 °C
Typ: BA 3.7V 1.0Ah A
Artikelnummer 1 607 A35 0N8
USB-uttag: Typ-C
Rekommenderad USB Typ-C-kabel 1 600 A01 6A8
Märkspänning 3,7 V
Kapacitans 1,0 Ah
Antal battericeller 1
Adapter (tillbehör)
Utgångsspänning 5,0 V
Utgångsström 500 mA
Rekommenderad adapter: Bosch Artnr 2 609 120 713 (EU)
Noggrannhetsspecifikationer:
Mätfunktion Mätområde Upplösning Noggrannhet
± ([% av mätvärdet]
+ [räknevärden])
Växelspänning (AC V) 600,0 mV 0,1 mV ± (1,0 % + 3)
(45–500 Hz)
± (2,0 % + 3)
(500–1 000 Hz)
6,000 V 0,001 V
60,00 V 0,01 V
600,0 V 0,1 V
Växelström (AC A) 6,000 A 0,001 A ± (1,5 % + 3)
(45–500 Hz) 10,00 A 0,01 A
Frekvens
(AC V:
10 V till 600 V)
(AC A:
600 mA till 10 A)
99,99 Hz 0,01 Hz ± (0,1 % + 2)
999,9 Hz 0,1 Hz
9,999 kHz 0,001 kHz
50,00 kHz 0,01 kHz
Likspänning
(DC V)
600,0 mV 0,1 mV ± (0,5 % + 2)
6,000 V 0,001 V
60,00 V 0,01 V
600,0 V 0,1 V
Likström (DC A) 6,000 A 0,001 A ± (1,0 % + 3)
10,00 A 0,01 A
Resistans 600,0 Ω 0,1 Ω ± (1,0 % + 5)
6,000 kΩ 0,001 kΩ
60,00 kΩ 0,01 kΩ
600,0 kΩ 0,1 kΩ
6,000 MΩ 0,001 MΩ
40,00 MΩ 0,01 MΩ ± (2,0 % + 5)
Kapacitans 100,0 µF 0,1 µF ± (1,9 % + 2)
1 000 µF 1 µF
Kontinuitet – 0,1 Ω ± (1,0 % + 5)
≤ 30 Ω: ljudsignal
≥ 50 Ω: ingen ljudsignal
Noggrannheten garanteras i ett år från kalibrering vid driftstemperaturer mellan – 10 °C och 50 °C och en relativ luftfuktighet mellan 0 % och 90 %.
