INSTALLATIONSSÖKARE CHAUVIN ARNOUX CA 6683

Installationssökare/kabelsökare Chauvin Arnoux CA6683 Locat-N - En installationssökare, säkringssökare och kabelsökare för enkel och exakt lokalisering samt felsökning av kablar och andra ledande installationer som till exempel järnrör.
Kan användas på både spänningslösa installationer och på spänningssatta installationer upp till 400V.

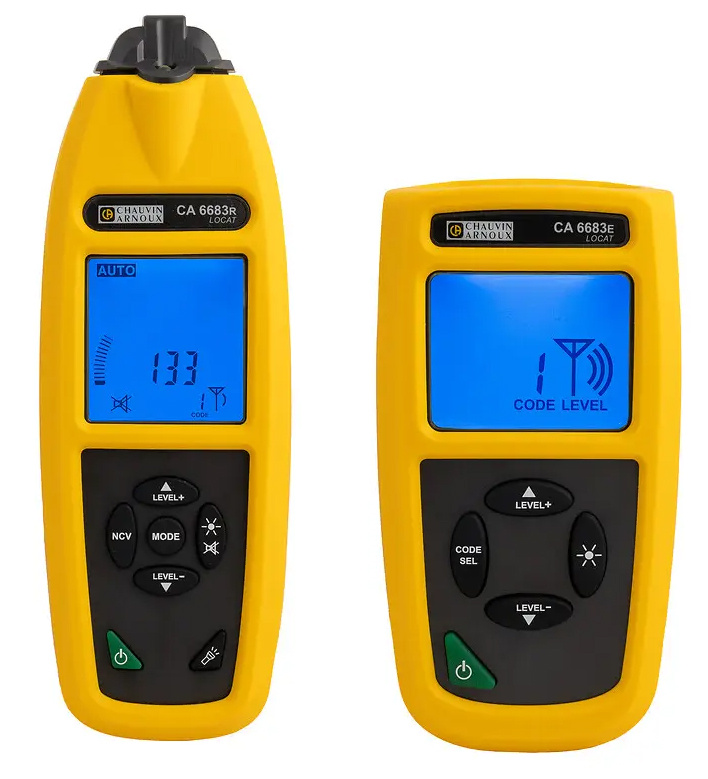

Består av en sändarenhet och en mottagarenhet, båda med stor LCD-display, digital visning, stapeldiagram, akustisk signal samt kraftig ficklampsfunktion. Mottagaren har bakgrundsbelyst display och kan även passivt söka efter spänningsförande kablar.
Känsligheten kan justeras manuellt eller automatiskt, och en digitalt kodad signal används för säker identifiering.
Allt detta gör installationssökning snabb och enkel.

Exempel på användning:
Identifiering av säkringar och grupper.
Identifiering av spänningsförande installationer.
Lokalisering av kablar och rör i byggnadsdelar eller terräng.
Lokalisering av kortslutningar och avbrott.

CA6683 LOCAT är elektriskt KAT III 300V (max. 400V mellan mätkontakter) och levereras färdig att använda.

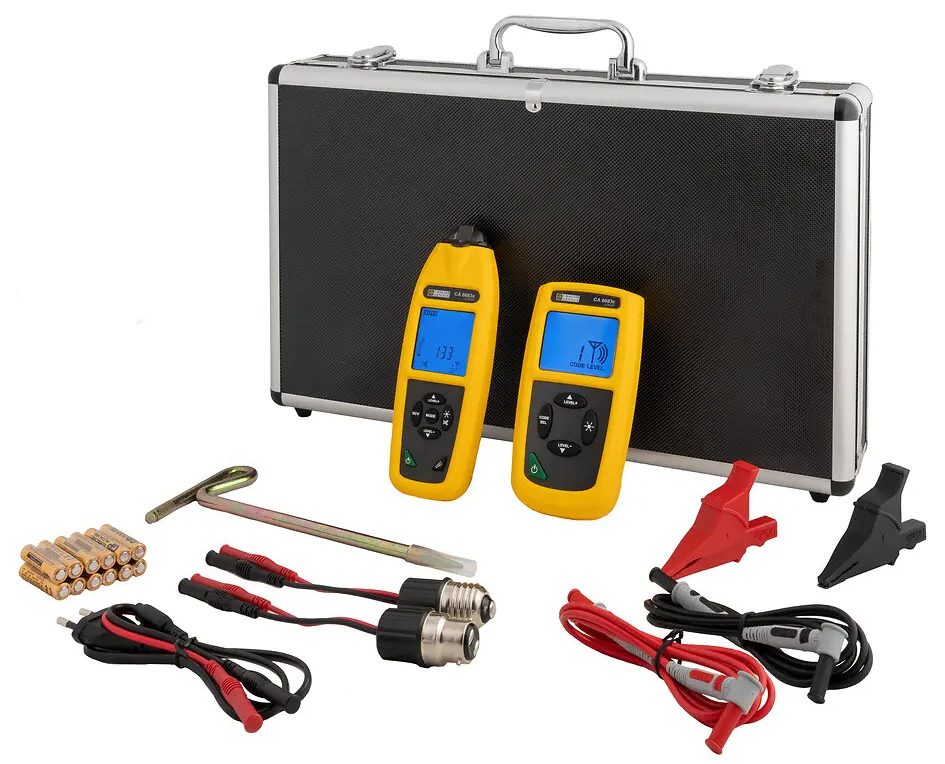

Följande medföljer:
1st Sändarenhet CA6683E
1st Mottagarenhet CA6683R
Testledningar
1sats Banankontakter 4mm
2st krokodilklämmor
Jordspett T-formad
12st Batterier alkaliska 1,5 V LR03/AAA (6st batterier per enhet)
Adapter för B22 sockel (bajonett)
Adapter för E27 sockel
Adapter till vägguttag
Bruksanvisning.
1st Förvaringsväska

Sändarenhet CA 6683E
Display: Bakgrundsbelyst grafisk LCD-display
Visad information: Uppmätt spänningsnivå, polaritet (AC eller DC), sändsignaleffekt, batteristatus, identifieringskod, högspänningsförekomst.
Externt spänningsidentifieringsområde: 12 V, 50 V, 120 V, 230 V och 40 V 50/60 Hz eller DC ± 2,5 %
Utsignalfrekvens: 125 kHz
Signaleffekt: Justerbar (3 nivåer)
Sändaridentifiering: Digital signalkodning möjliggör användning av 7 sändare samtidigt
Strömförsörjning: 6st 1,5 V LR03/AAA-batterier
Säkerhet: Uppfyller IEC 61010 300 V KAT III
Drifts-/förvaringstemperatur: 0 till 40°C/-20 till +60°C
Mått: 160 x 84 x 40 mm
Vikt: ca 350 g

Mottagarenhet CA 6683R
Skärm: Bakgrundsbelyst grafisk LCD-display
Visad information: Signalamplitud (digitalt värde + graderad skala), detekteringskänslighet, sändarens identifieringskod och överförd signalstyrka, batteristatus, högspänningsnärvaro.
Detekteringsavstånd med sändare
- i unipolärt läge: 2 m typiskt
- i bipolärt läge: 0,5 m typiskt
- enkel loopback-ledning: upp till 2,5 m
Detekteringskänslighet: Automatisk eller manuell justering (7 nivåer)
Beröringsfri spänningsdetektering (NCV): 12 V till 1000 Vac vid 50/60 Hz, spänning referens till jord
Andra funktioner: Ficklampa; Avaktivering av ljudsignal
Strömförsörjning: 6st 1,5 V LR03/AAA-batterier
Säkerhetsprob av typ F, kompatibel med IEC 61010-031 300 V KAT III
Drifts-/förvaringstemperatur: 0 till 40 °C/-20 till +60 °C
Mått: 198 x 67 x 36 mm
Vikt: ca 310 g

Kabelsökare
Spara tid och var effektiv:
Endast ett verktyg för att lokalisera elektriska ledare och metallrör.

Lätt att använda
Levereras komplett, klart att använda
Fungerar med ström på och av

Lokalisera för att spara tid, vara effektiv och minska reparationskostnaderna

CA 6683 LOCAT är ett viktigt verktyg för allt underhåll, renovering eller förbättringsarbete.
Lätt att använda, den låter dig snabbt lokalisera elkablar, metallvatten- eller värmerör i väggar eller golv.
Ger diagnostisk hjälp med spänningsförande och döda elinstallationer, identifierar uttag, strömbrytare, strömbrytare eller säkringar som är anslutna till kretsen.

Vid fel kan du lokalisera platsen för en kortslutning, avbrott eller frånkoppling.

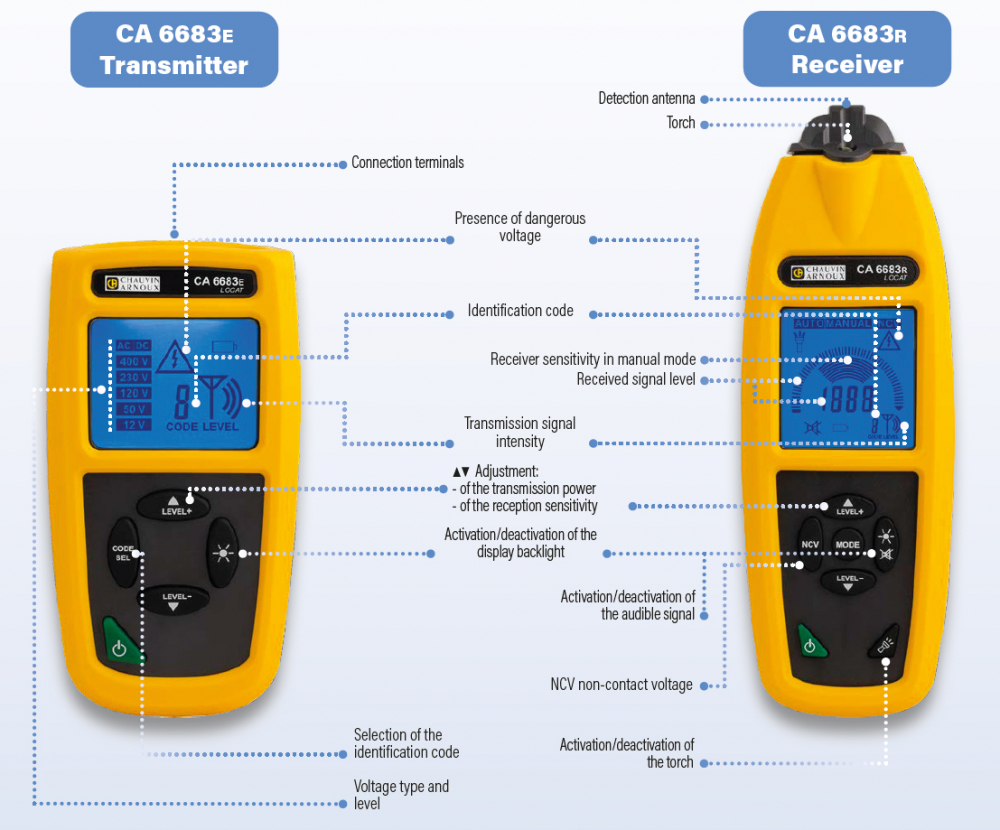

CA 6683 LOCAT är ett set som inkluderar en sändare och en mottagare, båda med stor, tydlig bakgrundsbelyst display och automatisk justering av sändningseffekten/detekteringskänsligheten för enkel och intuitiv användning.

Om spänning finns signalerar sändaren faran och indikerar dess värde.
Den avgivna signalen är digitalt kodad för att förhindra störningar, och dess effekt kan justeras manuellt för att förfina detekteringen.
I mer komplexa fall kan identifieringskoden konfigureras för att tillåta att upp till 7 sändare används samtidigt.

Mottagaren är utrustad med en inbyggd ficklampa, ett tyst läge och automatisk eller manuellt justerbar känslighet för bättre selektivitet för att anpassa sig till alla situationer på byggarbetsplatsen.

Mottagaren kan användas ensam för att lokalisera en spänningsförande ledare ansluten till den aktiva ledaren (fasen) i el distributionsnätet.

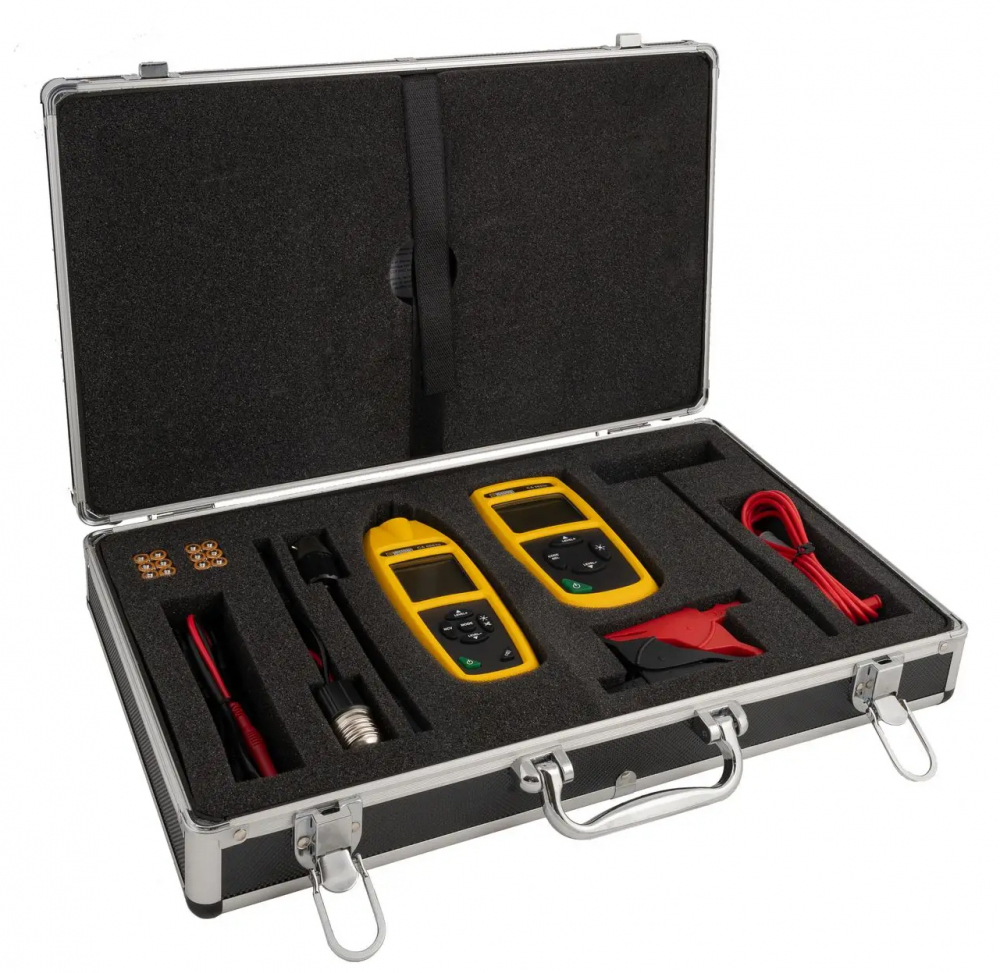

CA 6683 LOCAT-lokalisatorn levereras i ett robust fodral med många tillbehör för att passa de olika konfigurationer som förekommer ute på fältet och är enkel att använda och sparar värdefull tid.

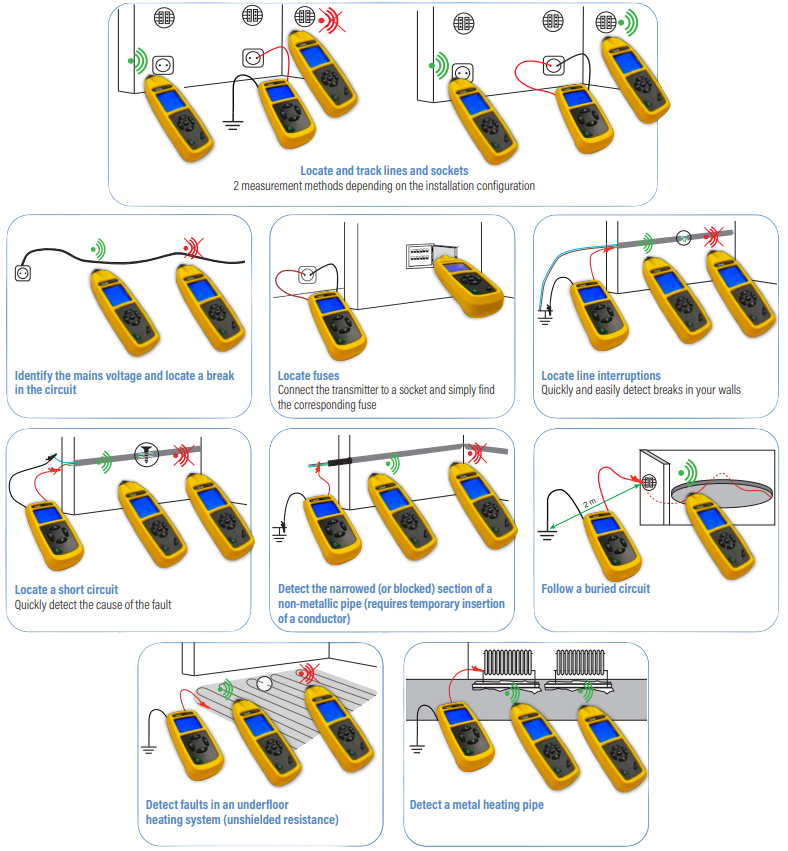

Exempel på flera användningsområden

Lokalisera och spåra ledningar och uttag
2 mätmetoder beroende på installationskonfigurationen

Identifiera nätspänningen och lokalisera ett avbrott i kretsen

Lokalisera säkringar
Anslut sändaren till ett uttag och hitta enkelt motsvarande säkring

Lokalisera linjeavbrott
Upptäck snabbt och enkelt avbrott i dina väggar

Lokalisera en kortslutning
Upptäck snabbt orsaken till felet

Upptäck den förträngda (eller blockerade) delen av ett icke-metalliskt rör
(kräver tillfällig insättning av en ledare)

Följ en nedgrävd krets

Upptäck fel i ett golvvärmesystem (oskärmat motstånd)

Upptäck ett värmerör av stål eller eller koppar

Ytterligare specifikationer
Utsignal Sändarenhet CA6683E (sändare): Digital signal 125 kHz, justerbar styrka i 3 steg
Spänningsområde Sändarenhet  CA6683E (sändare): 12 V, 50 V, 120 V, 230 V och 240 V vid 50/60 Hz eller DC
Detetekteringsdjup Mottagarenhet CA6683R (mottagare): Mellan 0,5 m till 2,5 m beroende på anslutningsmetod
Känslighet Mottagarenhet CA6683R: Automatisk eller manuell inställning justerbart i 7 steg
Spänningskontroll (NCV) Mottagarenhet CA6683R (mottagare): 12...1000 V AC vid 50/60 Hz
Andra funktioner Mottagarenhet CA6683R: LED-lampa samt ljudsignal (avstängningsbar)
Kapslingsklass: IP 40

Varumärke:

Chauvin Arnoux
