INSTALLATIONSTESTARE ITEST 7400

Installationstestare Elma iTest 7400 - Enkel och användarvänlig installationtest.

Korrekt mätning och verifiering enligt SS/IEC 60364-6 kan vara omfattande men det av en anledning.
Eftersom installationstest är en kvalitetskontroll och därmed grunden för funktions- och personsäkerhet i elektriska installationer.
Det första steget för korrekt test och verifiering är ett testinstrument med de nödvändiga mätfunktionerna.
Nästa steg är att testinstrumentet är användarvänligt.

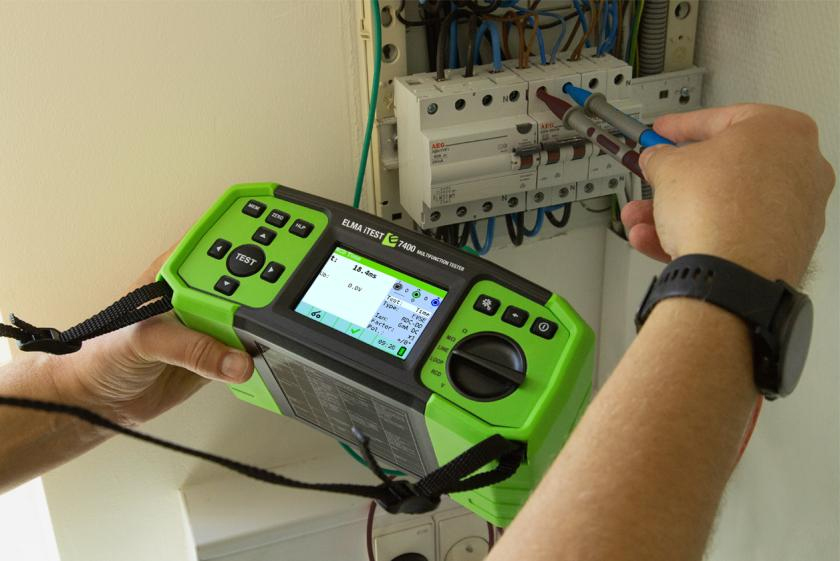

För att göra användningen av Elma iTest 7400 så enkel som möjligt, väljs testfunktionen med ett vred medan testinställningar ändras med hjälp av piltangenter.

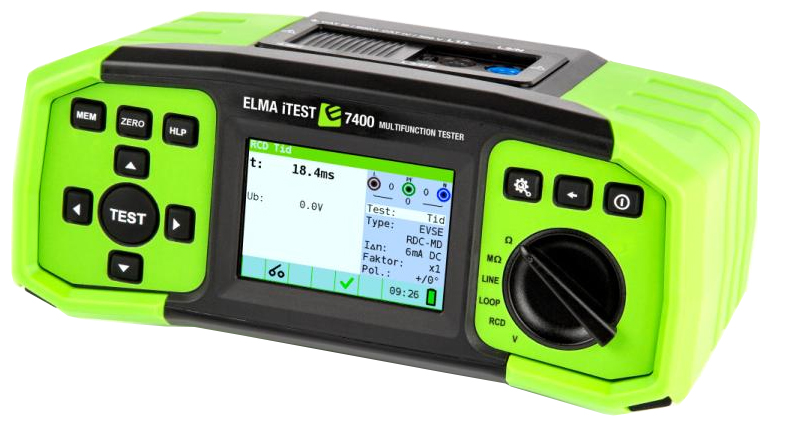

Inställningar och mätvärden är enkla att läsa på färgskärmen, som även kan visa hjälpbilder om man skulle vara osäker på en testanslutning.

Elma iTest 7400 är utrustad med funktioner för kontroll före idrifttagning, periodisk inspektion samt felsökning på elektriska installationer:

Kontinuitetstest med 200 mA för verifiering av skyddsledarens kontinuerliga förbindelse och/eller potentialutjämning, samt enkel genomgångstest/summring med låg testström.

Isolationstest med fördefinierade testspänningar från 50 V till 1000 V och justerbart gränsvärde.

Mätning av nätimpedans, Ikmin, och spänningsfall. Inbyggda säkringskurvor med gränsvärden gör det enkelt att avgöra om installationen är säker.
För mätning av Ikmax kan säkringstypen inaktiveras.

Mätning av felkretsimpedans/övergångsmotstånd till jord med hänsyn till typen av jordfelsbrytare för enkel verifiering utan att till exempel JFB löser ut.

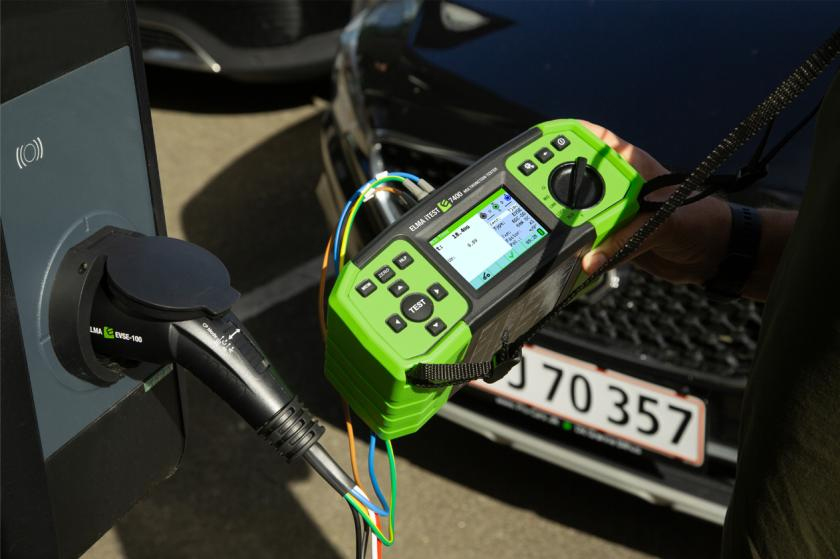

JFB-test av alla vanliga typer av jordfelsbrytare – även EVSE 6 mA DC.
Separat test för frånkopplingstid, ramp-test av frånkopplingsström samt auto-test.

Spänningsmätning, frekvensmätning och fasföljdsmätning.

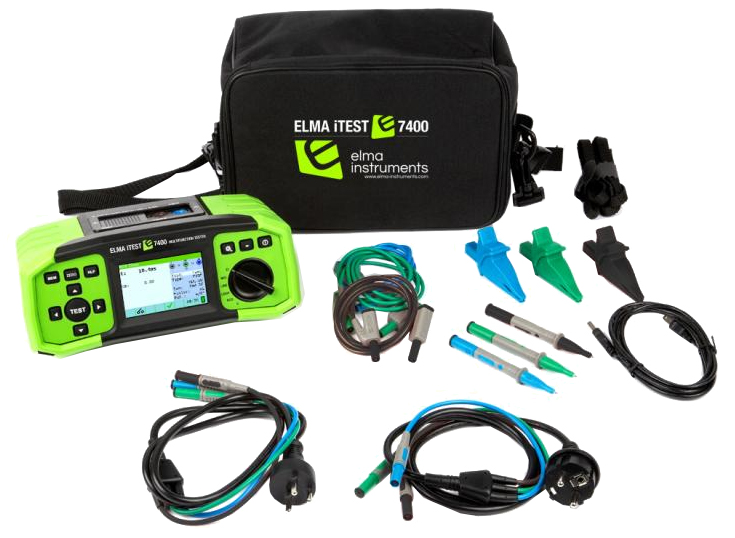

Elma iTest 7400 levereras i en väska inklusive testledningar, testpinnar, krokodilklämmor, testkablar med Schuko-kontakt, batterier
och svensk användarmanual.

Tekniska Data:
Fasföljds/rotation Funktionsområde: 50 V - 550 V
Frekvensmätning Mätområde: 10.0 Hz - 499 Hz
Genomgångstest Indikation: Akustisk, Display
Isolationsresistansmätning Mätområde: 0.100 MΩ - 999 MΩ
Isolationsresistansmätning Testspänning: 50 V, 100 V, 250 V, 1000 V, 500 V
Kontinuitetstest Mätområde: 0.10 Ω - 1999 Ω
Kontinuitetstest Mätprincip: Två trådar
Kontinuitetstest Testström: 200 mA
Spänningsmätning AC Mätområde: 0 V - 550 V
RCD-test Type AC, IΔn: 6 mA; 10 mA; 30 mA; 100 mA; 300 mA; 500 mA; 650 mA; 1000 mA
RCD-test Type A/F, IΔn: 6 mA; 10 mA; 30 mA; 100 mA; 300 mA; 500 mA; 650 mA; 1000 mA
RCD-test Type B, IΔn: 6 mA; 10 mA; 30 mA; 100 mA; 300 mA; 500 mA; 650 mA
RCD-test EVSE/RDC-DD, IΔn: 6 mA; 30 mA
RCD-test RCD-type: G - Generel; S - Selektiv
RCD-test Testfunktion: Urkopplingstid; RDC t; Frånkopplingsström; RCD I; Beröringsspänning; Ub; Autotest

Tillbehör:
4210758 (5706445320769) Easy-Iso
4202797 (5706445840632) Adapter type 2 EVSE-200
4210543 (5706445320837) Kabeltrumma, svart, 50m, 1,0mm2
4210544 (5706445320844) Kabeltrumma, svart, 100m, 1,0mm2
4210525 (5706445320813) Testprob Teleskop, 49...85cm
4201865 (5706445321230) Stickproppsadapter till banankontakter 16A CEE
4201866 (5706445321247) Stickproppsadapter till banankontakter32A CEE
4210759 (5706445320592) Magnettestprob MgP Ø6,6mm (svart)
5706445570188 Batteri - 1,2V, uppladdningsbara
5706445500499 Testledning med Schuko-kontakt C2033X
4290172 (5706445321117) Testledning - 2711, 150cm, blå
4290174 (5706445321124) Testledning - 2711, 150cm, grön
4290171 (5706445321100) Testledning - 2711, 150cm, svart
4290215 (5706445320585) Krokodilklämma, Typ 5004 Grön
4210764 (5703317460103) Krokodilklämma, Typ 5004 Blå
4210767 (5703317460097) Krokodilklämma, Typ 5004 Svart
5706445110841 USB kabel, A/B, 1meter
2026819 (5703317400192) Säkring 315mA (snabb), 5x20mm, 250V
2029958 (5703317400277) Säkring 4A, 6x32mm, 20kA/500V

Vi ombesörjer kalibrering av installationstestare, kontakta oss.
