INSTALLATIONSTESTARE MI3155XDe

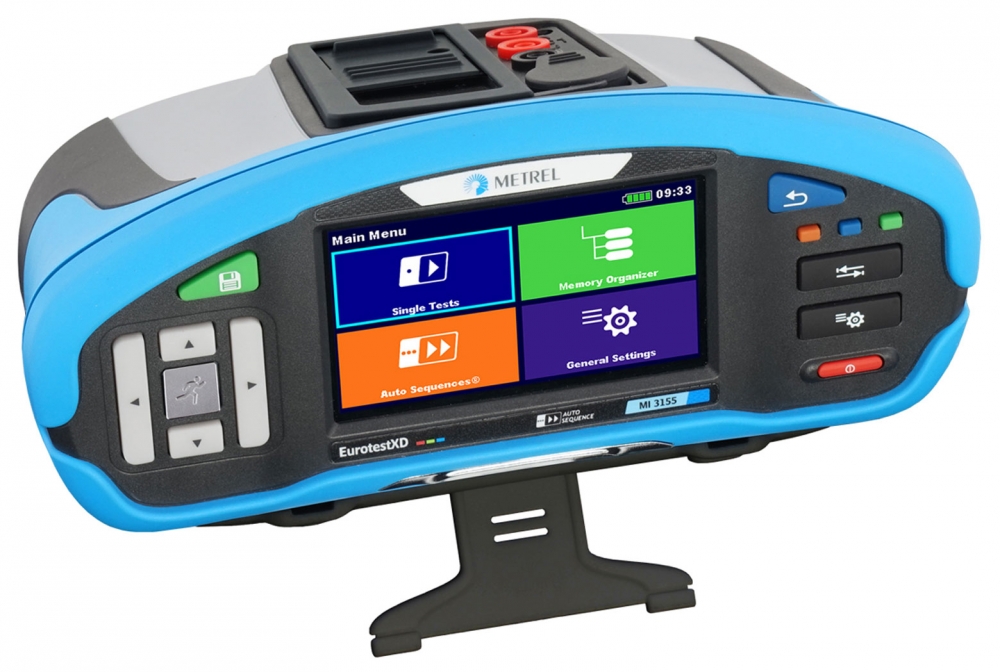

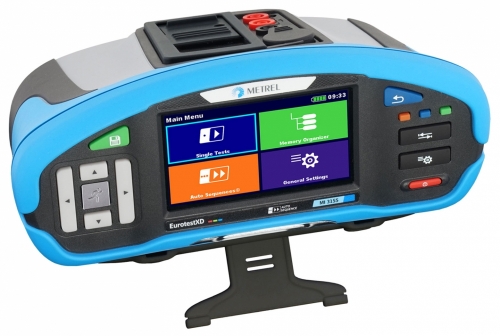

Installationstestare Metrel Eurotest MI3155XDe med automatisk test/godkännande, inbyggd säkringstabell, bluetooth och stor färgtouchskärm.
Artnr: 194665
Beskrivning
Eurotest XDe med både förinställd och användaranpassad ”AUTO-TEST” (Tillbehör: Advanced ES Manager) så revolutioneras tidsåtgången vid utförandet av dom vanligaste testerna. Aldrig har det varit snabbare att testa, mäta och dokumentera med ett tryck på en knapp. Eurotest XDe MI3155 hardware utmärker sig bl.a. vid mätning av nätimpedans/kortslutningsström med extra hög testström, högprecisionsmotståndsmätning, extremt lång batteritid och test av i stort sätt alla installationstyper inkl. tex. EVSE elbilsladdstolpar (tillbehör).
Funktioner
- Spänning och frekvens
- Kortslutningsström, loopimpedans med hela 20A testström; fas-noll, fas-jord och fas-fas
- Testar alla typer av jordfelsbrytare, typ AC, A, B, B+, F, MI RCD, EC RCD, PRCD, PRCD-K, PRCD-K, utlösningstid och utlösningsström med rampfunktion
- Lågohm 7mA och högprecision 4 ledare 200mA test, tex. kontinuitetsmätning
- Isolationstest från 50 till 1000V provspänning
- 2-och 3-pol övergångsmotstånd till jord
- Specifik jordmotstånd med ro adapter (Tillbehör)
- Jordmotståndsmätning med 2 tänger (Tillbehör)
- Fasföljdsvisning
- TRMS läck- och strömmätning (Tillbehör)
- First Fault läckströmsmätning och indikativ motståndsmätning (IT-system)
- Minne med unik möjlighet för uppbyggande av struktur
- Namngivning av mappar/mätningar direkt på skärmen hos kunden
- Svensk Windows mjukvara för snabb och enkel dokumentation med möjligheter till att redigera och skriva egna kommentarer (Tillbehör: Advanced ES Manager)
- Svensk hjälpfunktion som visar anslutningsdiagram direkt på skärmen

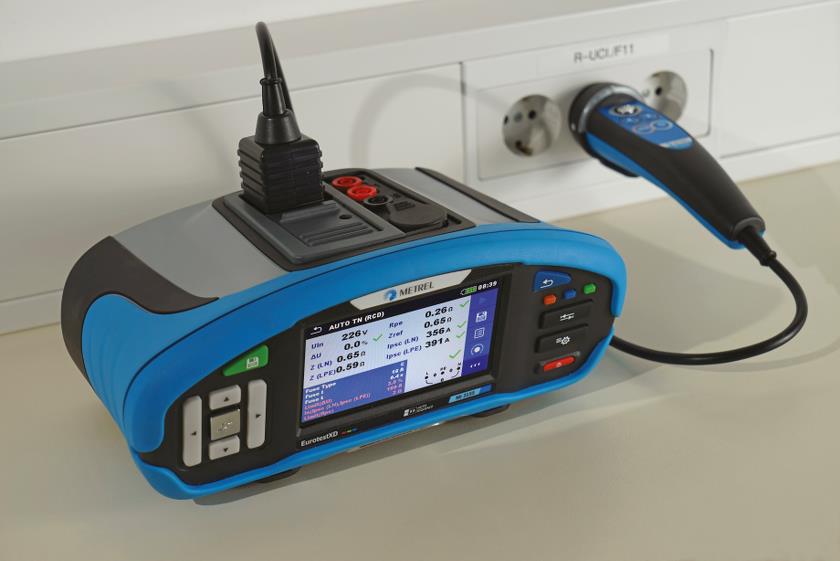

Automatisk test och godkännande – På Eurotest XDe väljer du lätt vilken test eller testsekvens som skall utföras, anslut instrumentet och tryck på start. Därefter utförs alla mätningar automatisk. Eurotest XDe är förprogrammerad med alla gängse gränsvärden och efter testet angives det på displayen om mätning är godkänd eller inte enligt gällande standard. Du kan också själv bygga dina testsekvenser helt efter eget behov (Tillbehör: Advanced ES Manager), vilket sparar massor med tid vid många installationer och mätningar.
Inbyggd säkringstabell – Nu är det slut med att du måste hem och se på säkringskurvor efter test av installationen. Eurotest XDe har indbyggd säkringstabell som automatisk sammanställer kortslutningsmätningen med den valda säkringskarakteristik. Därefter godkännes eller underkännes mätningen.

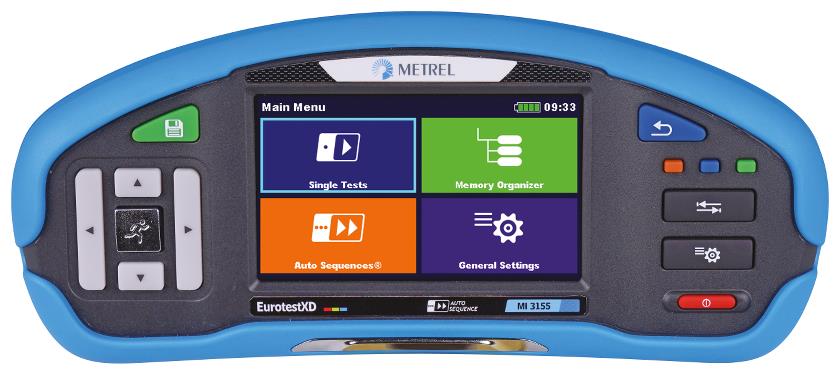

Ny lätt navigation och dokumentation – Med sin stora, klara färgtouchskärm får du snabbt en överblick, både över tester och sparade resultat. Det navigeras lätt, antingen direkt vid tryck på skärmen eller med den intuitiva tastatur. Som den enda på marknaden erbjuder Eurotest XDe möjlighet att bygga och redigera full installationsstruktur, både via softwaren och direkt på instrumentet. Fullt virtuel tastatur, gör det möjligt att namnge alla mätningar ute hos kunden direkt i instrumentet. På samma sätt så kan kundnamn, adress, jobbnr m.m. skrivas direkt i instrumentet.
Med aMESM (Tilbehör) för Android kan du via Bluetooth bygga upp installationsstrukturer och överföra sparade mätningar från din XDe. Du kan också lägga upp bilder, videos och ljudsekvenser och knyta dom till specifika mätningar. Den kompletta mätrapporten med all dokumentation kan sändas från din smartphone/tablet. Installationstestaren behöver alltså inte tas hem till firman och bli ”tömd”på data där, det hela kan göras via Bluetooth.

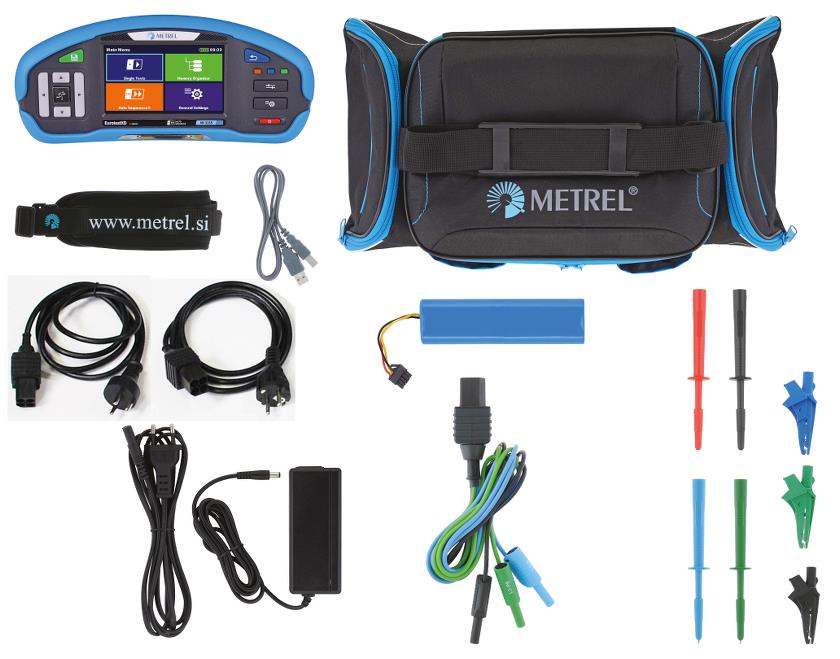

Levereras i en väska inkl. uppladdningsbart batteri, laddare, nackrem, universalkabel A1011, testledning med Schuko-kontakt, 3 st krokodillklämmor, 4 st testpinnar och manual, samt USB kabel och Svensk programvara ES Manager.
Tekniska specifikationer
Uppfyller IEC 61010-1 KAT III 600V och KAT IV 300V.
Funktioner
- Spänning och frekvens
- Kortslutningsström, loopimpedans med hela 20A testström; fas-noll, fas-jord och fas-fas
- Testar alla typer av jordfelsbrytare, typ AC, A, B, B+, F, MI RCD, EC RCD, PRCD, PRCD-K, PRCD-K, utlösningstid och utlösningsström med rampfunktion
- Lågohm 7mA och högprecision 4 ledare 200mA test, tex. kontinuitetsmätning
- Isolationstest från 50 till 1000V provspänning
- 2-och 3-pol övergångsmotstånd till jord
- Specifik jordmotstånd med ro adapter (Tillbehör)
- Jordmotståndsmätning med 2 tänger (Tillbehör)
- Fasföljdsvisning
- TRMS läck- och strömmätning (Tillbehör)
- First Fault läckströmsmätning och indikativ motståndsmätning (IT-system)
- Minne med unik möjlighet för uppbyggande av struktur
- Namngivning av mappar/mätningar direkt på skärmen hos kunden
- Svensk Windows mjukvara för snabb och enkel dokumentation med möjligheter till att redigera och skriva egna kommentarer (Tillbehör: Advanced ES Manager)
- Svensk hjälpfunktion som visar anslutningsdiagram direkt på skärmen
Automatisk test och godkännande – På Eurotest XDe väljer du lätt vilken test eller testsekvens som skall utföras, anslut instrumentet och tryck på start. Därefter utförs alla mätningar automatisk. Eurotest XDe är förprogrammerad med alla gängse gränsvärden och efter testet angives det på displayen om mätning är godkänd eller inte enligt gällande standard. Du kan också själv bygga dina testsekvenser helt efter eget behov (Tillbehör: Advanced ES Manager), vilket sparar massor med tid vid många installationer och mätningar.
Inbyggd säkringstabell – Nu är det slut med att du måste hem och se på säkringskurvor efter test av installationen. Eurotest XDe har indbyggd säkringstabell som automatisk sammanställer kortslutningsmätningen med den valda säkringskarakteristik. Därefter godkännes eller underkännes mätningen.
Ny lätt navigation och dokumentation – Med sin stora, klara färgtouchskärm får du snabbt en överblick, både över tester och sparade resultat. Det navigeras lätt, antingen direkt vid tryck på skärmen eller med den intuitiva tastatur. Som den enda på marknaden erbjuder Eurotest XDe möjlighet att bygga och redigera full installationsstruktur, både via softwaren och direkt på instrumentet. Fullt virtuel tastatur, gör det möjligt att namnge alla mätningar ute hos kunden direkt i instrumentet. På samma sätt så kan kundnamn, adress, jobbnr m.m. skrivas direkt i instrumentet.
Med aMESM (Tilbehör) för Android kan du via Bluetooth bygga upp installationsstrukturer och överföra sparade mätningar från din XDe. Du kan också lägga upp bilder, videos och ljudsekvenser och knyta dom till specifika mätningar. Den kompletta mätrapporten med all dokumentation kan sändas från din smartphone/tablet. Installationstestaren behöver alltså inte tas hem till firman och bli ”tömd”på data där, det hela kan göras via Bluetooth.
Levereras i en väska inkl. uppladdningsbart batteri, laddare, nackrem, universalkabel A1011, testledning med Schuko-kontakt, 3 st krokodillklämmor, 4 st testpinnar och manual, samt USB kabel och Svensk programvara ES Manager.
Tekniska specifikationer
Jordmotstånd 3-pol:
Jordmostånd 2 tänger (tillbehör):
Specifik jordmotstånd (tillbehör):
Ström, beroende på tång (tillbehör):
Kortslutningsström/Loop Impedans/2p jordmotstånd:
Isolationsmätning 50/100/250V:
Isolationsmätning 500/1.000V:
LågΩ mätning 7mA:
LågΩ mätning 200mA:
JFB typ A, AC, B, B+, F samt selektiv och PRCD:
Lux (tillbehör):
Generellt:
| Skala: | 0-20-200-10.000Ω |
| Upplösning: | 0,01-0,1-1Ω |
Jordmostånd 2 tänger (tillbehör):
| Skala: | 0-20-30-40Ω |
| Upplösning: | 0,01-0,1-1Ω |
Specifik jordmotstånd (tillbehör):
| Skala: | 0-100-1.000Ωm-10-100-10.000kΩm |
| Upplösning: | 0,1-1Ωm-0,01-0,1kΩm |
Ström, beroende på tång (tillbehör):
| Skala: | 0,0mA-300A |
| Upplösning: | 0,1mA-0,1A |
Kortslutningsström/Loop Impedans/2p jordmotstånd:
| Skala: | 0-10-100-1.000-10.000Ω |
| Upplösning: | 0,01-0,1-1-10Ω |
| Kortslutningsström: | 0-24,4kA |
Isolationsmätning 50/100/250V:
| Skala: | 0-20-100-200MΩ |
| Upplösning: | 0,01-0,1MΩ |
Isolationsmätning 500/1.000V:
| Skala: | 0-20-200-1.000MΩ |
| Upplösning: | 0,01-0,1-1MΩ |
LågΩ mätning 7mA:
| Skala: | 0-20-2.000Ω |
| Upplösning: | 0,1-1Ω |
LågΩ mätning 200mA:
| Skala: | 0-20-200-2.000Ω |
| Upplösning: | 0,01-0,1-1Ω |
JFB typ A, AC, B, B+, F samt selektiv och PRCD:
| Märkström: | 6, 10, 30, 100, 300, 500, 1.000mA |
| Utlösningstid: | 0,00-40.0ms; 0,0-max |
| Berörningsspänning: | 0,00-100V |
Lux (tillbehör):
| Skala: | 0,01-20.000lx |
| Upplösning: | 0,01-10lx |
Generellt:
| Spänning: | 0-550V |
| Frekvens: | 0,00-9,99-499.9Hz |
| Minne: | Intern 2GB |
| Kommunikation: | USB och Bluetooth |
| Batteri: | Uppladdningsbart Li-Ion (Inkl.) |
| Mått: | 252x111x165mm |
| Vikt: | 1,78kg |
Uppfyller IEC 61010-1 KAT III 600V och KAT IV 300V.
