PRESSPISTOL PVX1300DB-ADV
Presspistol Elpress PVX1300DB-ADV inkl. 1st Pressverktyg, 2st Batterier 18V 5.0Ah, 1st Laddare, 1st Förvaringsväska Elpress Case Advanced
Artnr: 24295
Beskrivning

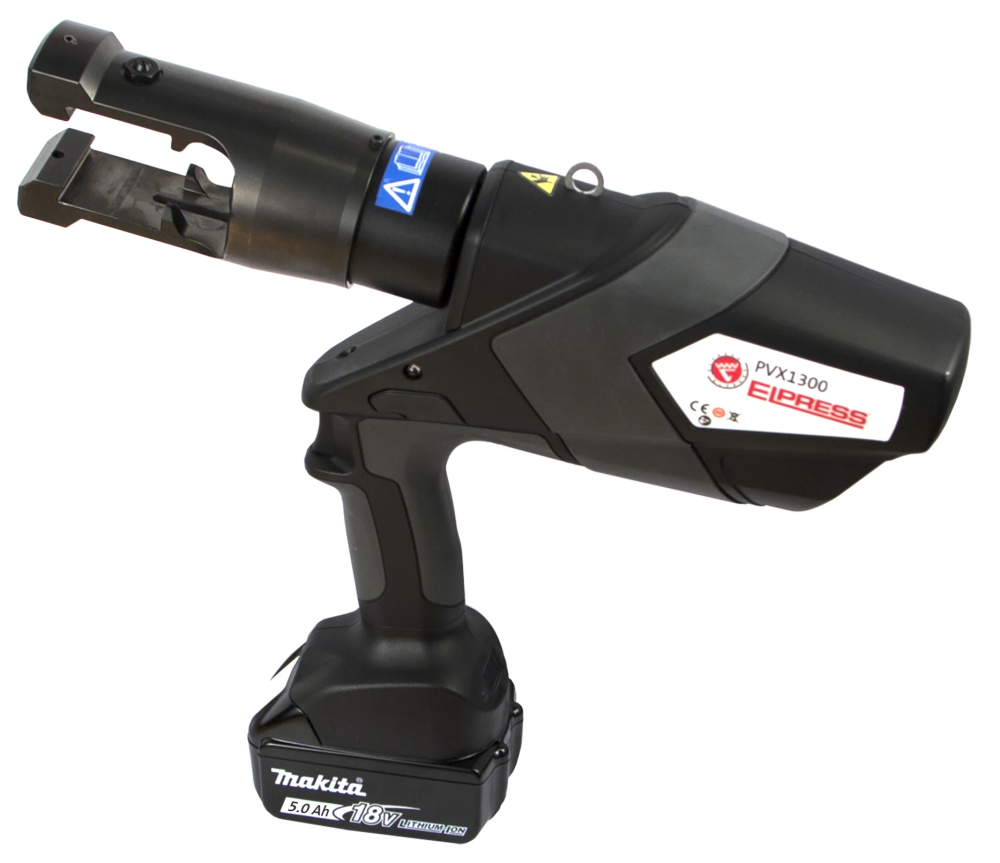

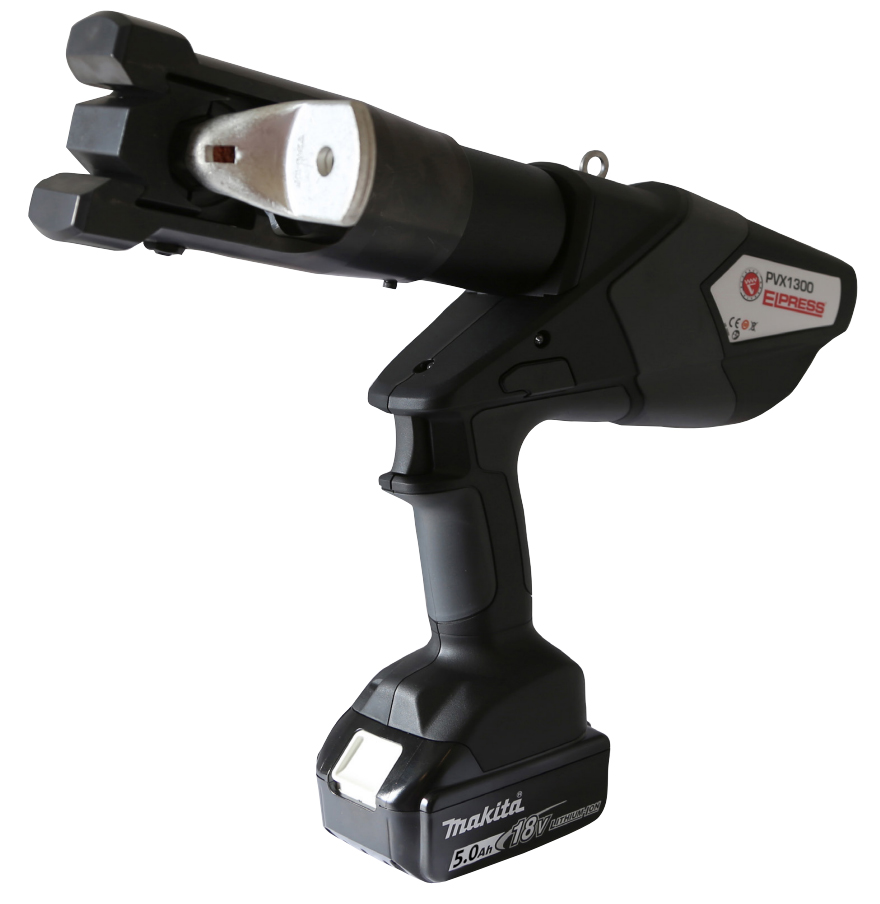

Presspistol Elpress PVX1300 är verktyg utrustat med Elpress patenterade DUAL teknik.
Verktyget är 100 % bakåtkompatibel och är testat och godkänt för användning tillsammans med Elpress B-backar och DUAL-backar.
Display visar värdefull information kring ditt verktyg, exvis antal pressningar, batteristatus, serviceintervaller mm.
Ergonomisk design samt gaffel som ger dig som användare ökad prestanda.
Gaffeln är tillverkad av 100 % återvunnen stål samt kvalitets- och säkerhetstestad.
Verktyget levereras i en lätthanterlig väska som klarar fukt, damm och kraftiga stötar.
Väskan har även draghandtag och hjul för att underlätta hantering (väskan kan även beställas separat).
2 års garanti*.
Möjlighet för inställning av Safety-Start** på verktyget.
PVX1300 kontaktpressar:
Cu-ledare: 10-400 mm2***
Al-ledare: 16-400 mm2
C-hylsor: 6-120 mm2
Egenskaper:
Skyddar mot smuts och damm genom luftningsspalt i chassit
Ergonomisk design gör att balansen ligger helt rätt i användarens hand
Vridbar pressgaffel
Presskraftskontroll mha tryckövervakning
Enhandsfattning för enkelt handhavande
LED belysning för enklare arbete
DUAL pressteknik
Snabbframmattning för effektivare pressning
Display med information om verktyget och serviceintervall
Testad tillsammans med Elpress B-backar (Bxx, 13Bxx) och DUAL-backar (13DBxx)
Pressövervakning med varningslampa (LED) och signal när rätt tryck/fullgod pressning inte uppnås
Levereras inkl. 1st Verktyg PVX1300DB-ADV, 2st Batterier 18V 5.0Ah, 1st Laddare, 1st Förvaringsväska Elpress Case Advanced.
*2 år garanti under förutsättning att service/kalibrering genomförs efter första året (max 10000 cykler) hos en av Elpress auktoriserad serviceverkstad.
**Inställbar för start av pressning vid en klick eller två klick för säkert handhavande av verktyget.
*** för DUAL-pressning 400 mm² används presshuvud DV250 (medföljer ej).
---------------

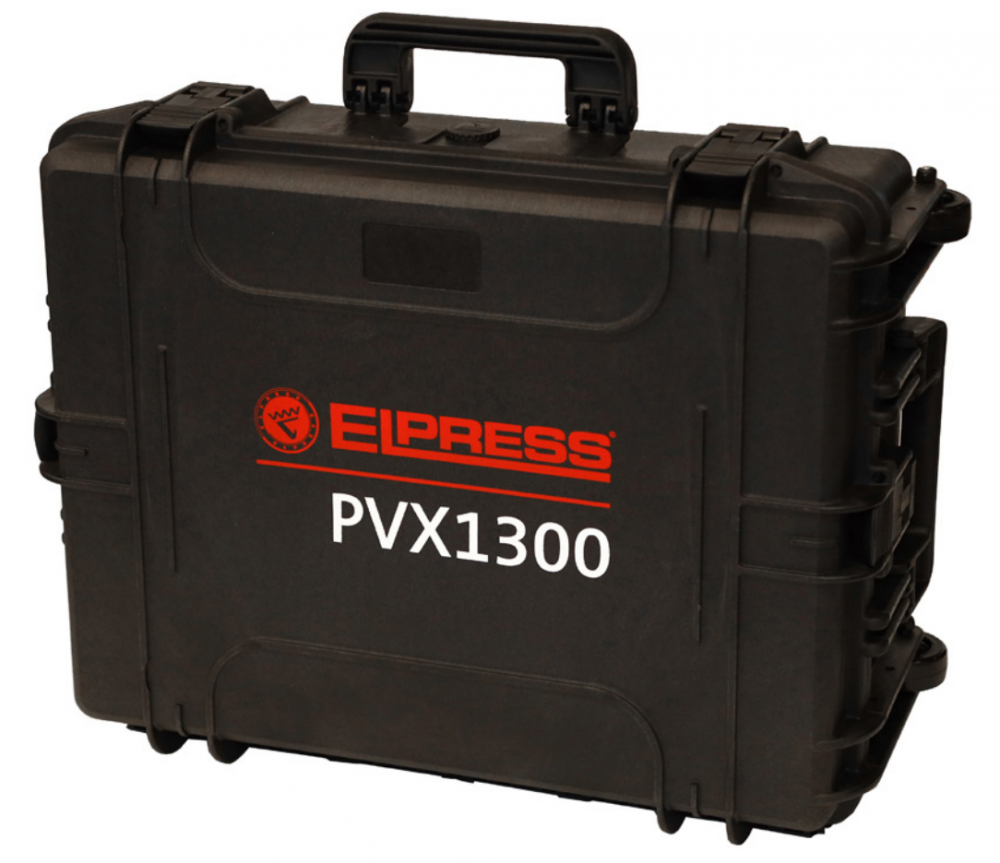

Förvaringsväska Elpress Case Advanced
Transportväska till PVX1300 och PVX1300C2 med livstidsgaranti
Säker, tålig och lätthanterlig väska för Elpress pressverktyg PVX1300 och PVX1300C2.
CASE ADVANCED klarar av de allra tuffaste förhållanden.
IP67-klassad, tål damm och kraftiga stötar.

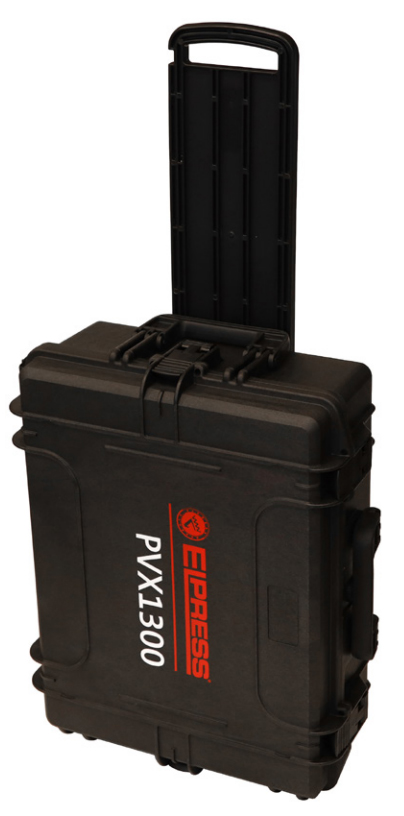

Draghandtag och hjul på väskan underlättar för användaren att ta med sig verktyget med
rätt tillbehör.
Egenskaper:
Livstidsgaranti
Handtagen klarar upp till 30 kg.

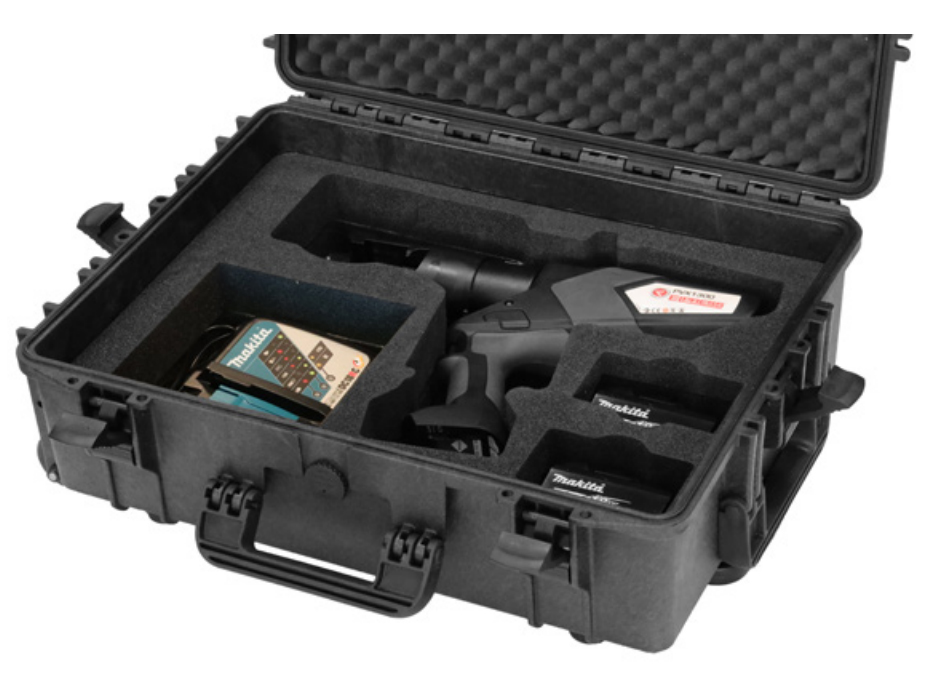

Fack för smidig förvaring av tillhörande backar, matriser och dorn.
Backar, matriser och dorn förvaras i ett övre lager som enkelt lyfts av för att komma åt pressverktyget.
Klarar temperaturer från -30°C upp till +90°C.
Möjlighet att låsa väskan med dubbla hänglås.
Tryckutjämningsventil.
IP67 (helt vattentät ner till 1 meter).
STANAG4280, DEF-STAN 81-41 Certifiering.
Teknisk specifikation:
Material: Polypropylenplast
Höjd: 604 mm
Bredd: 473 mm
Djup: 225 mm
Vikt: 7,6 kg
-----------------
Tillbehör för pressning av Cu med PVX1300 (Medföljer Ej):
Pressbackar för Cu-förbindningar, sexkantpressning
Levereras parvis.
Alla backar typ 13DBxx (DUAL) och 13Bxx används utan backhållare.
Alla backar typ Bxx används med inre backhållare V1316 Artnr 5211-014000 och
yttre backhållare V1318 Artnr 5211-015000.
Backar typ 13DBxx DUAL:
Används utan backhållare.
Backar typ Bxx:
Används med inre backhållare V1316 Artnr 5211-014000 och yttre backhållare V1318 Artnr 5211-015000.
Backpar för Cu-förbindningar KRF/KSF, sexkantpressning.
Backar typ 13Bxx:
Används utan backhållare.
Elpress patenterade DUAL teknik
Används i extra tuffa miljöer som exempelvis lastbilar, vindkraftverk och tåg där förbindningarna förutom elektriska egenskaper även är utsatta för korrosion, mekanisk hållfasthet och vibration.
Miljökrav - DIN V 40 046, del 37.
Statiska belastningar - Svensk Standard SEN 245010 ger relativt höga belastningsgränser och är därför användbara i dessa applikationer.
Vibrationsprov - EN 50155 har använts i tillämpliga delar.
För Cu-avgreningar med C-hylsor, oval pressning (Medföljer Ej):
Levereras parvis.
Alla backar typ BCxx annväns med inre backhållare V1316 Artnr 5211-014000 och yttre backhållare V1318, Artnr 5211-015000.
Alla backar typ 13BCxx används utan backhållare.
Tillbehör för pressning av Al med PVX1300 (Medföljer Ej):
Dorn och Matris
För Al-förbindningar, dornpressning.
För 16-150mm² (185mm² solid) , används matrishållare V1320 Artnr 5211-013000.
*Används utan matrishållare
För dornpressning av Al-förbindningar typ AKKxxxB/AKSxxxB och hylsor typ ASxxxB.
*Används utan matrishållare.
**PEX-isolerad kabel måste svarvas ner till max Ø32,5 mm.
2 pressningar erfordras alltid.
För Al-ledare, rundpressning.
Använd matrishållare V1320 Artnr 5211-013000.
Verktyget är 100 % bakåtkompatibel och är testat och godkänt för användning tillsammans med Elpress B-backar och DUAL-backar.
Display visar värdefull information kring ditt verktyg, exvis antal pressningar, batteristatus, serviceintervaller mm.
Ergonomisk design samt gaffel som ger dig som användare ökad prestanda.
Gaffeln är tillverkad av 100 % återvunnen stål samt kvalitets- och säkerhetstestad.
Verktyget levereras i en lätthanterlig väska som klarar fukt, damm och kraftiga stötar.
Väskan har även draghandtag och hjul för att underlätta hantering (väskan kan även beställas separat).
2 års garanti*.
Möjlighet för inställning av Safety-Start** på verktyget.
PVX1300 kontaktpressar:
Cu-ledare: 10-400 mm2***
Al-ledare: 16-400 mm2
C-hylsor: 6-120 mm2
Egenskaper:
Skyddar mot smuts och damm genom luftningsspalt i chassit
Ergonomisk design gör att balansen ligger helt rätt i användarens hand
Vridbar pressgaffel
Presskraftskontroll mha tryckövervakning
Enhandsfattning för enkelt handhavande
LED belysning för enklare arbete
DUAL pressteknik
Snabbframmattning för effektivare pressning
Display med information om verktyget och serviceintervall
Testad tillsammans med Elpress B-backar (Bxx, 13Bxx) och DUAL-backar (13DBxx)
Pressövervakning med varningslampa (LED) och signal när rätt tryck/fullgod pressning inte uppnås
Levereras inkl. 1st Verktyg PVX1300DB-ADV, 2st Batterier 18V 5.0Ah, 1st Laddare, 1st Förvaringsväska Elpress Case Advanced.
*2 år garanti under förutsättning att service/kalibrering genomförs efter första året (max 10000 cykler) hos en av Elpress auktoriserad serviceverkstad.
**Inställbar för start av pressning vid en klick eller två klick för säkert handhavande av verktyget.
*** för DUAL-pressning 400 mm² används presshuvud DV250 (medföljer ej).
| PVX1300 Kontakpressar | |||
CU-ledare KRF/KSF | Al-ledare | C-hylsor | Solid Al Area |
| 10-400mm² | 16-400mm² | 6-120mm² | 16-240mm² |
---------------
Förvaringsväska Elpress Case Advanced
Transportväska till PVX1300 och PVX1300C2 med livstidsgaranti
Säker, tålig och lätthanterlig väska för Elpress pressverktyg PVX1300 och PVX1300C2.
CASE ADVANCED klarar av de allra tuffaste förhållanden.
IP67-klassad, tål damm och kraftiga stötar.
Draghandtag och hjul på väskan underlättar för användaren att ta med sig verktyget med
rätt tillbehör.
Egenskaper:
Livstidsgaranti
Handtagen klarar upp till 30 kg.
Fack för smidig förvaring av tillhörande backar, matriser och dorn.
Backar, matriser och dorn förvaras i ett övre lager som enkelt lyfts av för att komma åt pressverktyget.
Klarar temperaturer från -30°C upp till +90°C.
Möjlighet att låsa väskan med dubbla hänglås.
Tryckutjämningsventil.
IP67 (helt vattentät ner till 1 meter).
STANAG4280, DEF-STAN 81-41 Certifiering.
Teknisk specifikation:
Material: Polypropylenplast
Höjd: 604 mm
Bredd: 473 mm
Djup: 225 mm
Vikt: 7,6 kg
-----------------
Tillbehör för pressning av Cu med PVX1300 (Medföljer Ej):
Pressbackar för Cu-förbindningar, sexkantpressning
Levereras parvis.
Alla backar typ 13DBxx (DUAL) och 13Bxx används utan backhållare.
Alla backar typ Bxx används med inre backhållare V1316 Artnr 5211-014000 och
yttre backhållare V1318 Artnr 5211-015000.
Backar typ 13DBxx DUAL:
Används utan backhållare.
Integrerat backpar DUAL för Cu-förbindningar av typ KRF/KSF, sexkantpressning.
Används i DV1300 och PVX1300
KR/KS, KRF/KSF
Används i DV1300 och PVX1300
KR/KS, KRF/KSF
| mm² | 13DBxx DUAL Backar | Artnr | Antal Pressningar | Krävs backhållare |
| 10mm² | 13DB8 | 5303-102800 | 1 | Nej |
| 16mm² | 13DB9 | 5303-103000 | 1 | Nej |
| 25mm² | 13DB11 | 5303-103200 | 1 | Nej |
| 35mm² | 13DB13 | 5303-103400 | 1 | Nej |
| 50mm² | 13DB14,5 | 5303-103600 | 1 | Nej |
| 70mm² | 13DB17 | 5303-103800 | 1 | Nej |
| 95mm² | 13DB20 | 5303-104100 | 1 | Nej |
| 120mm² | 13DB22 | 5303-104200 | 2 | Nej |
| 150mm² | 13DB25 | 5303-104500 | 2 | Nej |
| 185mm² | 13DB27 | 5303-104700 | 2 | Nej |
| 240mm² | 13DB30 | 5303-104900 | 2 | Nej |
| 300mm² | 13DB32 | 5303-105000 | 2 | Nej |
| 400mm² | - | - | - |
Backar typ Bxx:
Används med inre backhållare V1316 Artnr 5211-014000 och yttre backhållare V1318 Artnr 5211-015000.
Backpar för Cu-förbindningar KRF/KSF, sexkantpressning.
| mm² | Bxx Backar | Artnr | Antal Pressningar |
| 10mm² | B8 | 5303-090200 | 1 |
| 16mm² | B9 | 5303-090400 | 1 |
| 25mm² | B11 | 5303-090600 | 1 |
| 35mm² | B13 | 5303-090800 | 1 |
| 50mm² | B14,5 | 5303-091000 | 1 |
| 70mm² | B17 | 5303-091300 | 1 |
| 95mm² | B20 | 5303-091600 | 1 |
| 120mm² | B22 | 5303-091700 | 1 |
| 150mm² | B25 | 5303-092000 | 1 |
Backar typ 13Bxx:
Används utan backhållare.
| mm² | 13Bxx Backar | Artnr | Antal Pressningar |
| 10mm² | 13B8 | 5303-325200 | 1 |
| 16mm² | 13B9 | 5303-324900 | 1 |
| 25mm² | 13B11 | 5303-324600 | 1 |
| 35mm² | 13B13 | 5303-324300 | 1 |
| 50mm² | 13B14,5 | 5303-324000 | 1 |
| 70mm² | 13B17 | 5303-325800 | 1 |
| 95mm² | 13B20 | 5303-326100 | 1 |
| 120mm² | 13B22 | 5303-323100 | 2 |
| 150mm² | 13B25 | 5303-321000 | 2 |
| 185mm² | 13B27 | 5303-321300 | 2 |
| 240mm² | 13B30 | 5303-321600 | 2 |
| 300mm² | 13B32 | 5303-321900 | 2 |
| 400mm² | 13B38 | 5303-449100 | 3 |
Elpress patenterade DUAL teknik
Används i extra tuffa miljöer som exempelvis lastbilar, vindkraftverk och tåg där förbindningarna förutom elektriska egenskaper även är utsatta för korrosion, mekanisk hållfasthet och vibration.
Miljökrav - DIN V 40 046, del 37.
Statiska belastningar - Svensk Standard SEN 245010 ger relativt höga belastningsgränser och är därför användbara i dessa applikationer.
Vibrationsprov - EN 50155 har använts i tillämpliga delar.
För Cu-avgreningar med C-hylsor, oval pressning (Medföljer Ej):
Levereras parvis.
Alla backar typ BCxx annväns med inre backhållare V1316 Artnr 5211-014000 och yttre backhållare V1318, Artnr 5211-015000.
Alla backar typ 13BCxx används utan backhållare.
| Genomgående ledare mm² | Avgreningar mm² | mm² | Backar | Artnr | Antal pressningar |
| 6-16mm² | 6-16mm² | Total: 12-26mm² | BC5 | 5312-000200 | 1 |
| 5-25mm² | 5-25mm² | Total: 30-50mm² | BC6 | 5312-000300 | 1 |
| 6-50mm² | 6-50mm² | Total: 50-100mm² | BC8-9 | 5312-000400 | 1 |
| 25-120mm² | 25-120mm² | Total: 95-190mm² | 13BC13 | 5312-001000 | 3 |
| 25-185mm² | 25-185mm² | Total: 175-240mm² | 13BC15 | 5312-320200 | 3 |
Tillbehör för pressning av Al med PVX1300 (Medföljer Ej):
Dorn och Matris
För Al-förbindningar, dornpressning.
För 16-150mm² (185mm² solid) , används matrishållare V1320 Artnr 5211-013000.
| Fåtrådig mm² | Solid mm² | Matris | Artnr Matris | Dorn | Artnr Dorn |
| 16mm² | 16mm²(+25mm²) | P13M | 5325-201100 | P13D | 5335-201100 |
| 25mm² | 35mm² | P13M | 5325-201100 | P13D | 5335-201100 |
| 35mm² | 50mm² | P20M | 5325-201500 | P20D | 5335-201200 |
| 50mm² | 70mm² | P20M | 5325-201500 | P20D | 5335-201200 |
| 70mm² | 95mm² | P20M | 5325-201500 | P20D | 5335-201200 |
| 95mm² | 120mm² | P25M | 5325-201900 | P25D | 5335-201300 |
| 120mm² | 150mm² | P25M | 5325-201900 | P25D | 5335-201300 |
| 150mm² | 185mm² | P25M | 5325-201900 | P25D | 5335-201300 |
| 185mm² | 240mm² | 13P32M* | 5325-001300 | P32D | 5335-201400 |
| 240mm² | - | 13P32M* | 5325-001300 | P32D | 5335-201400 |
För dornpressning av Al-förbindningar typ AKKxxxB/AKSxxxB och hylsor typ ASxxxB.
| Fåtrådig mm² | Matris | Artnr Matris | Dorn | Artnr Dorn |
| 300mm² | 13P37M* | - | 13P37D | - |
| 400mm²** | 13P37M* | - | 13P37D | - |
**PEX-isolerad kabel måste svarvas ner till max Ø32,5 mm.
2 pressningar erfordras alltid.
För Al-ledare, rundpressning.
Använd matrishållare V1320 Artnr 5211-013000.
| Fåtrådig mm² | Solid mm² | Matris | Artnr Matris | Dorn | Artnr Dorn |
| 16mm² | 16mm²(+25mm²) | R6MR | 5330-015200 | 13R6DR | 5335-018200 |
| 25mm² | 35mm² | R7MR | 5330-015400 | 13R7DR | 5335-018400 |
| 35mm² | 50mm² | R8MR | 5330-015600 | 13R8DR | 5335-018600 |
| 50mm² | 70mm² | R9MR | 5330-015800 | 13R9DR | 5335-018800 |
| 70mm² | 95mm² | R12MR | 5330-016000 | 13R12DR | 5335-019000 |
| 95mm² | 120mm² | R13MR | 5330-016200 | 13R13DR | 5335-019200 |
| 120mm² | 150mm² | R15MR | 5330-016400 | 13R15DR | 5335-019400 |
| 150mm² | 185mm² | R16MR | 5330-016600 | 13R16DR | 5335-019600 |
| 185mm² | 240mm² | 13R18MR | 5330-018200 | 13R18DR | 5335-019800 |
| 240mm² | - | 13R20MR | 5330-018400 | 13R20DR | 5335-020000 |
| Batterikapacitet: | 5.0Ah |
| Bestyckning: | Komplett inkl. Batteri, Laddare |
| Spänning: | 18V |
| Varumärke: | Elpress |
