INSTALLATIONSTESTARE MI 3108

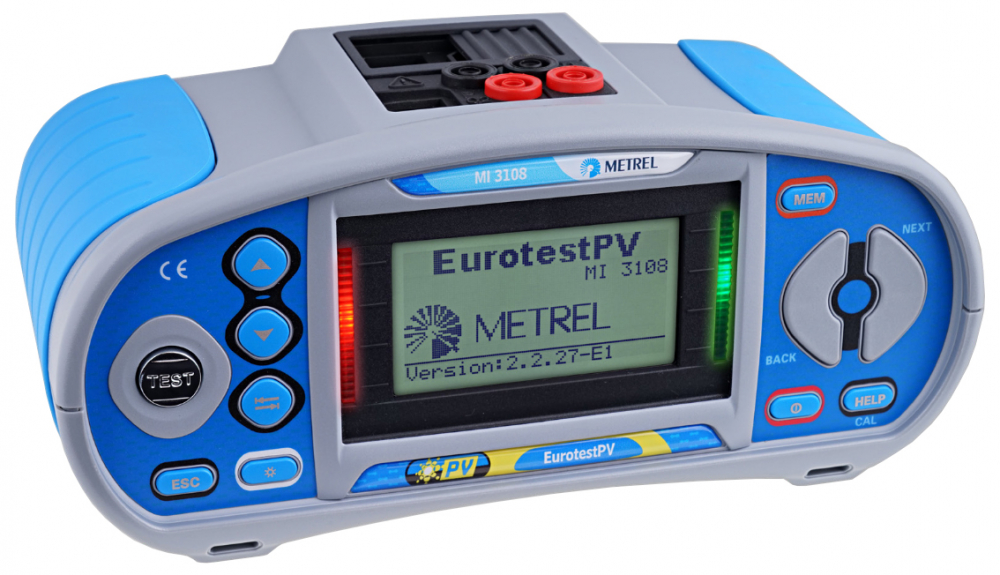

Installationstestare samt instrument för solcellsmätning Metrel MI 3108 EurotestPV Profi Set
Artnr: 194680

Beskrivning

Installationstestare samt instrument för solcellsmätning Metrel MI 3108 EurotestPV Profi Set

Både Installationstestare och ett instrument för solcellsmätning, 1-fas.

Med Metrel MI3108 EurotestPV Pro kan du mäta och testa på elinstallationer enligt EN 61557 samt EN 62446.
MI3108 mäter och testar alla 1-fas solcellsinstallationer med 2 spänningskanaler samt 2 strömkanaler.
Solstrålningen mäts med en pyranometer.
MI3108 har ett stort internminne med plats för 1800 mätningar eller 500 I-V kurvor eller effektmätningar.
Det följer med en PV Remote-enhet för trådlös insamling av data från solstrålning samt omgivningstemperatur och paneltemperatur.

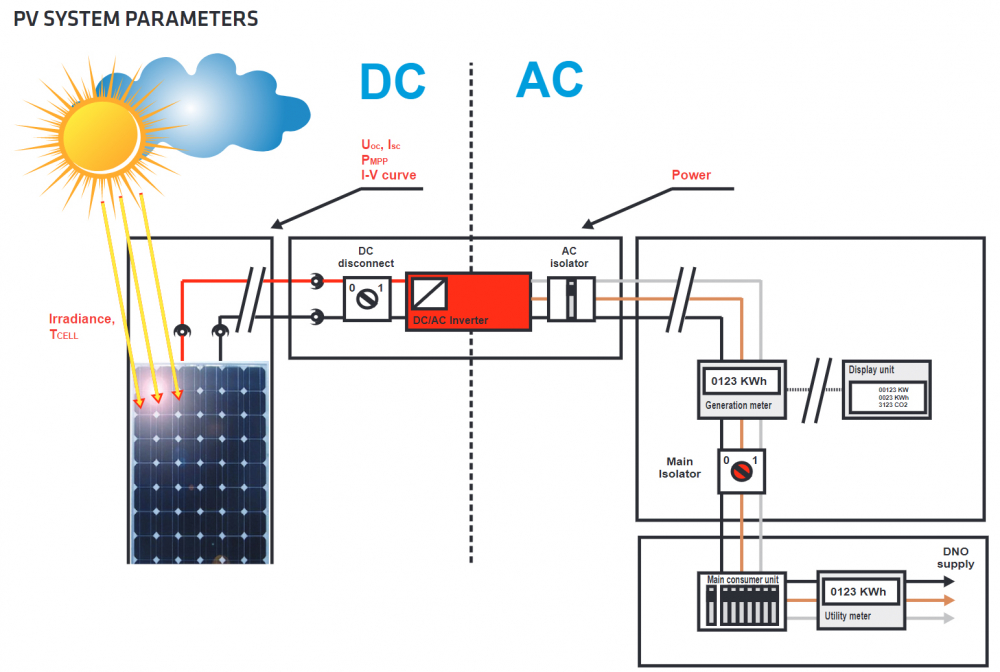

Som solcellstestare, kan MI3108 mäta:
• I-V kurvor
• Verkningsgrad med 1 st DC/AC strömtång
• Effekt, energi samt harmoniska övertoner.

I enlighet med EN 62446 testas:
• Tomgångsspänning Uoc
• Kortslutningsström Isc
• Kontinuitet
• Isolationsmotstånd

Som installationstestare, kan M3108 mäta:
– Kortslutningsström/loopimpedans, fas/noll, fas/jord och fas/fas.
– Testar alla typer ev jordfelsbrytare, både typ AC, A och B. Rampfunktion med visning av utlösningsström och tid.
– Lågohm - 200mA-kontinuitetstest.
– Isolationstestar med 100, 250, 500 och 1000V testspänning.
– 2- och 3-poligt övergångsmotstånd till jord.
– Fasföljdsvisning.
– Spänning och ström, frekvens samt effekt.
– Inbyggt minne för 1800 mätningar och möjlighet till uppbyggnad av installationsstruktur.
– Windowsprogramvara för snabb och enkel dokumentation med möjlighet att redigera och göra egna kommentarer.

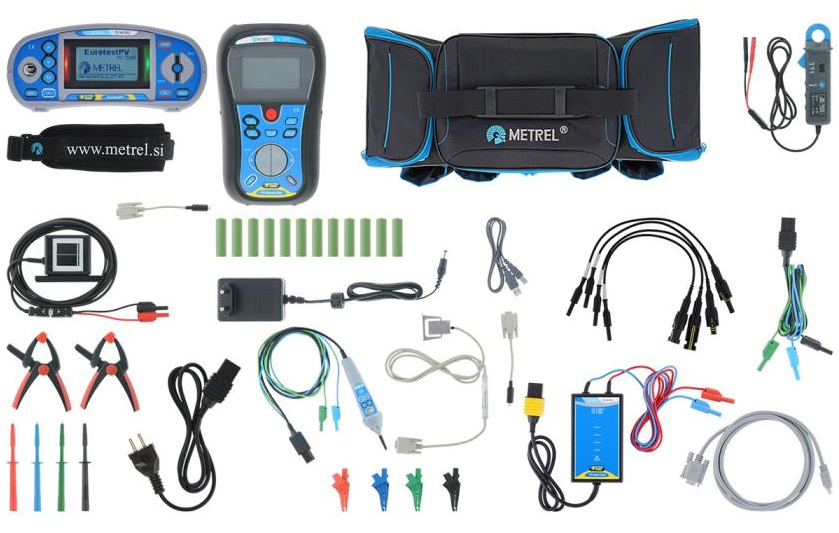

Metrel MI3108 uppfyller IEC 61010 KAT II 1000VDC samt KAT III 600VAC och levereras komplett i väska inkl. :
1 st PV Remote-enhet A 1378
1 st Tip-commander A 1401
4 st Krokodilklämmor (röd, grön, blå, svart)
4 st Testpinnar (röd, grön, blå, svart)
1 st Universalkabel A 1011
1 st Schucko-kontakt A 1053
1 st AC/DC strömtång A 1391 (inkl. 1 st 9V batteri)
2 st Laddare
1 st Pyranometer (solinstrålning) A 1427
2 st Tvingar
4 st MC3/MC4 adapter
1 st Temperaturprob A 1400
12 st Uppladdningsbara batterier (LR6, AA)
2 st Batterier (LR03, AAA)
1 st PV säkerhetsprob A 1384
1 st USB-kabel
Programvara Eurolink (finns även att ladda ned på Metrel´s hemsida)
Manual

Tekniska Data:


Solcellsinstallationsmätning
Spänning0 V DC - 999 V DC
0 V AC - 999 V AC
I-V m.: 0 V DC - 999 V DC
StrömPanel m.: 0,0 mA - 300 A DC
Invert. m.: 0,0 mA - 300 A AC
I-V m.: 0,00 A - 15 A DC
EffektPanel m.: 0 - 200 kW
I-V m.: 0 - 15 kW
Energi0,000 Wh - 1999 kWh
I-V kurva1000 V / 15 A / 15 kW
ÖvertonerUpp till den 11:e
Solstrålning0 - 2000 W/m2
Temperatur-10 °C - + 85 °C
Elinstallationsmätning
IsolationsmotståndU = 50, 100, 250 VDC:
R: upp till 199,9 MΩ
U = 500 VDC, 1 kVDC:
R: upp till 999 MΩ
Kontinuitet, 200 mA0,00 Ω - 1999 Ω
Kontinuitet, 7 mA0,0 Ω - 1999 Ω
Loop-impedans0,00 Ω - 9.99 kΩ
Line-impedans0,00 Ω - 9.99 kΩ
Spänning0 VAC - 550 VAC
Frekvens0,00 Hz - 499.9
Fasföljd1.2.3 eller 3.2.1
Jordfelsbrytartest
IΔ;N10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Beröringsspänning Uc0,0 V - 99,9 V
Tripout tid0 ms - max. time
Tripout ström0.2 x IΔN - 2.2 x IΔN
Jordmotstånd0,00 Ω - 9999 Ω
Storlek230 x 103 x 115 mm
Vikt utan tillbehör1,3 kg


OBS! Följande film visar en liknande produkt Metrel MI3109 Eurotest PV Lite.
