SÄKRINGSSÖKARE SPÅRHUNDEN VS3
Säkringssökare Spårhunden VS3
Artnr: 193526
Beskrivning

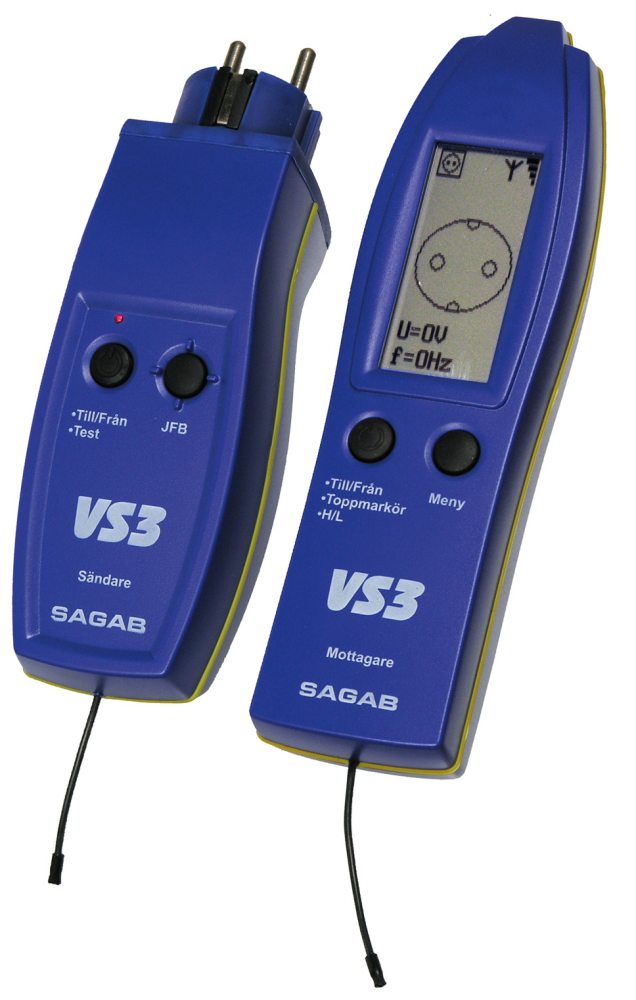

Spårhunden VS3 är ett instrument med många smarta och nyttiga funktioner. Instrumentet består av en mottagare och en sändare som kommuniverar trådlöst upp till 1,2 km via en radiosignal. Sändaren utsänder dessutom strömimpulser via installationen, som kan detekteras av mottagarens strömsensor.
Spårhunden VS3 har bl.a. följande funktioner:
-Identifiering av grupper/säkringar
- Identifiering av fasföljd/L1, L2 & L3
- Kontroll av vägguttag
- Spänningskontroll
- Kontroll av jordfelsbrytare
Det är enkelt och snabbt att hitta den säkring som matar det uttag man testar på. Funktionen är särskilt användbar i elinstallationer med försvunna märkningar, eller där man skall märka upp anläggningen. Säkringen hittas snabbt genom att läsa av signalstyrkan på mottagaren. Samtidigt indikerar mottagaren vilken fas det är tal om. När sändaren ansluts till en fas i installationen, får denna automatiskt benämningen ”Fas 1”, som beröringsfritt kan avläsas på mottagaren, de andra faserna benämns härefter 2 och 3. Sedan är det enkelt att beröringsfritt identifiera vilka faser som används, var och hur mycket. Härmed är det enkelt att kontrollera om installationen är jämnt fördelad på faserna. VS3 är också perfekt när en bestämd del av installationen skall göras spänningslös. Om uppmärkningen i centralen inte är ”up-to-date”, är det inte helt enkelt. Ofta får man gå fram och tillbaks flera gånger för att kontrollera om det är rätt grupp som gjorts spänningslös. Sändaren ansluts till den del av installationen som skall göras spänningslös. Sedan kan man trådlöst på mottagaren avläsa när spänningen är bruten. När sänderen ansluts i ett vägguttag kan man på mottagaren avläsa spänning och frekvens samt se om fas/noll/jord är korrekt anslutna. Det är också möjligt att kontrollera frånkopplingstiden på 30 mA jordfelsbrytare. Den aktuella frånkopplingstiden kan avläsas på mottagaren och om tiden överstiger 300 ms indikeras det med ett felmeddelande i displayen. VS3 uppfyller IEC 61010-1 kat III 600 V och levereras komplett i en praktisk väska inkl. batterier och manual.
Arbetsspänning: 100-240 V AC
Radiofrekvens: 869,525 MHz
Räckvidd: 1,2 km
Arbetstemperatur: -10…+50 °C
Batterier: 2x2 1,5 V LR06 (inkl.)
Mått: 180x60x45 mm/195x60x37 mm
Vikt: 200g/210g
OBS! Produkten har utgått ur tillverkarens sortiment!
En lämplig ersättare är exempelvis:
194640 Kabel-, säkrings- och installationssökare Chauvin Arnoux CA 6681.
